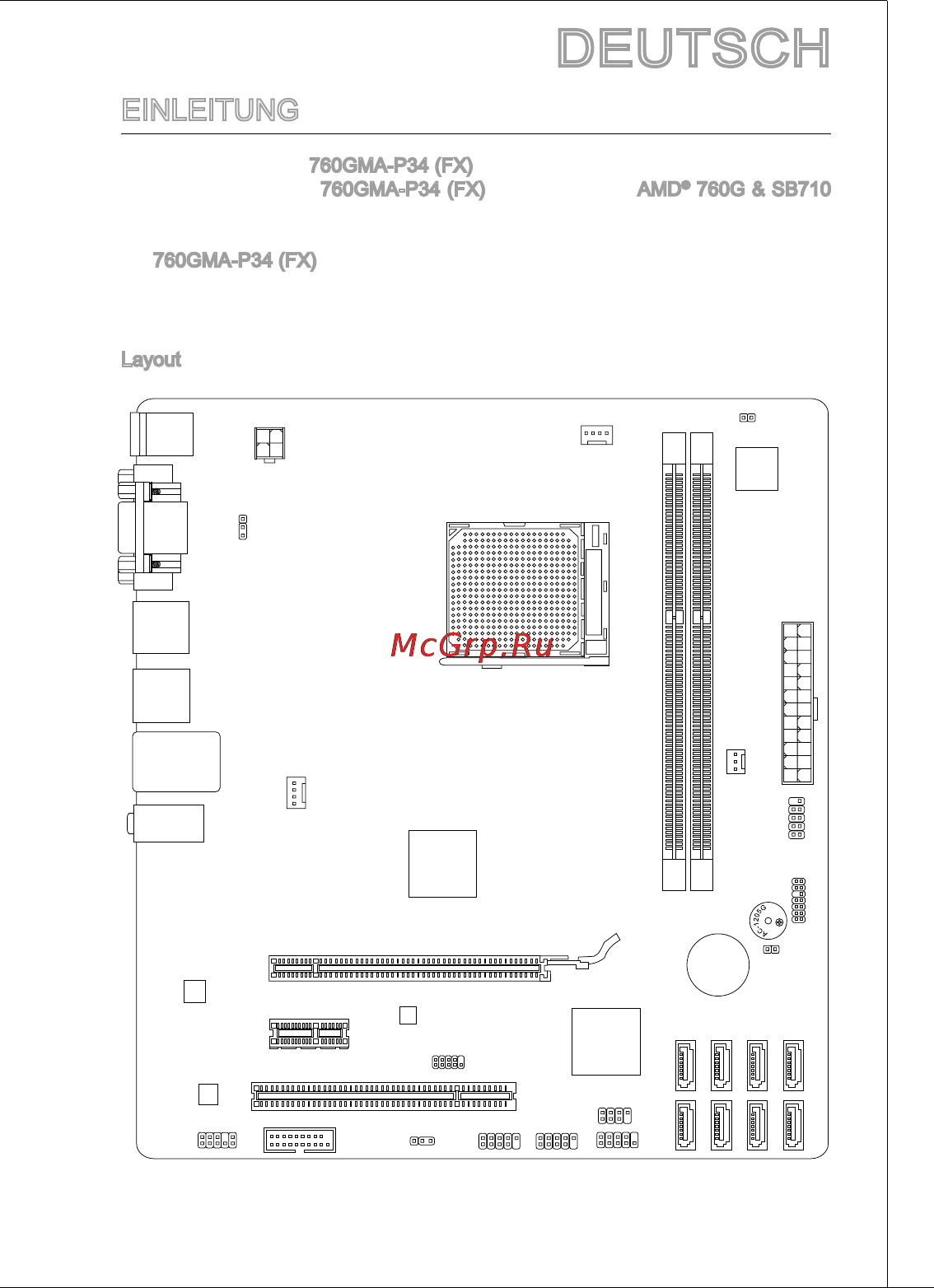

MS-7641
BATT
+
JUSB2
JUSB1
JFP1
JFP2
PCI_E1
PCI_E2
PCI1
JPWR2
JUSB_PW 1
JUSB_PW2
SYSFAN1
CPUFAN
JCI1
JCOM1
JAUD1
JBAT1
SATA1
SATA3
SATA5
SATA7
SATA 2
SATA 4
SATA 6
SATA 8
JPWR1
DIMM1
DIMM2
BUZ1
Top: LAN Jack
Bottom: USB2 .0 po rt s
Top: VGA Port
Bottom: DVI
USB3.0 ports
USB2.0 ports
JTPM1
JSPI1
Top : m ou se
Bottom:keyboard
JUSB3
T:Line-In
M:Line- Out
B:Mic-In
SYSFAN2
