Français
Fr-23

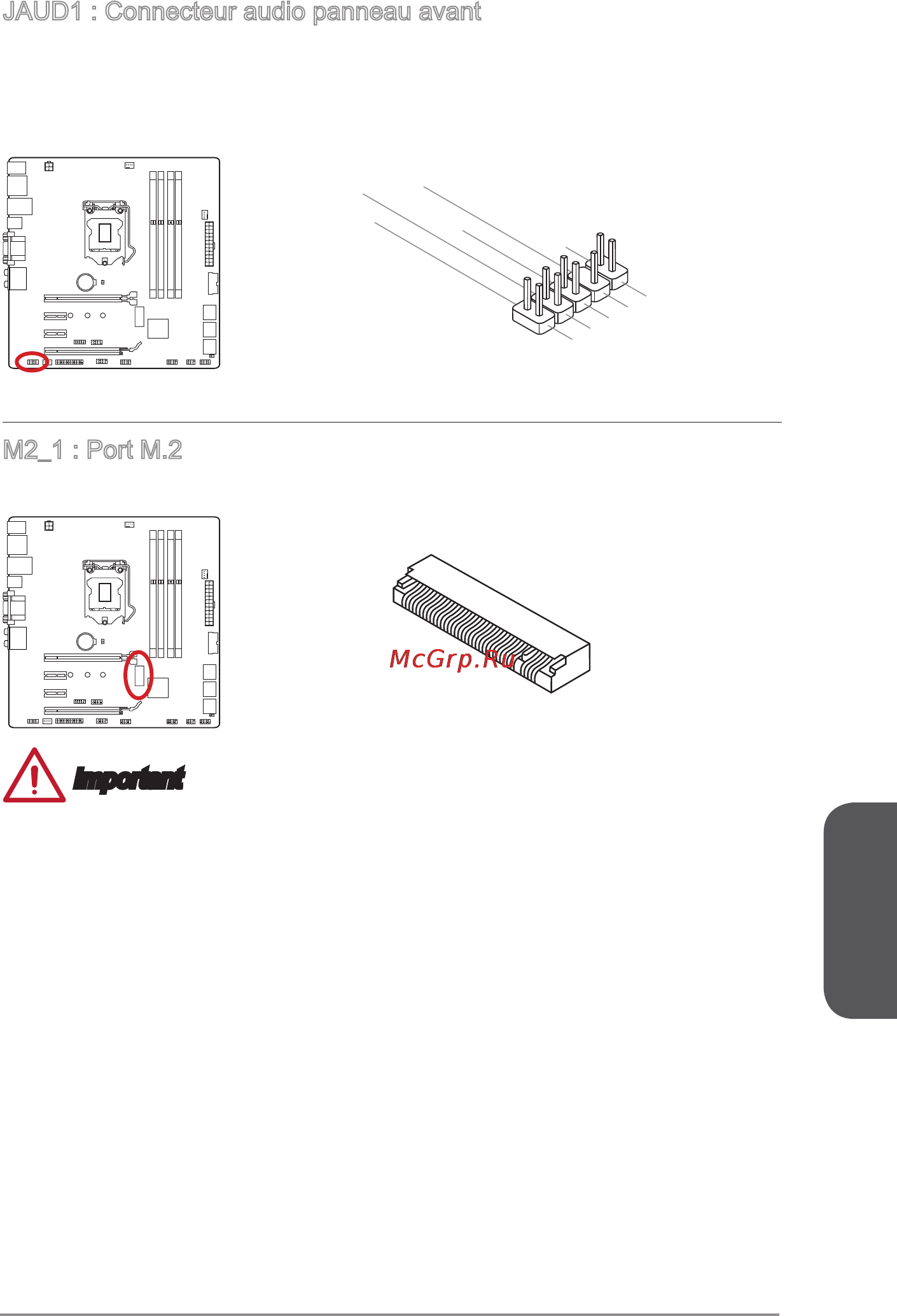

JAUD1 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est
conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel
®
.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
M2_1 : Port M.2
Le port M.2 supporte soit le module M.2 SATA 6Gb/s ou celui M.2 PCIe.
Important
•
Les ports SATA5 et SATA6 deviennent indisponibles lorsqu’un module est installé
dans le port M.2.
•
L’intreface M.2 PCIe ne supporte que UEFI option ROM, mais PAS legacy option
ROM.
•
L’intreface M.2 PCIe ne supporte pas RAID 0, RAID1, RAID 5 et RAID 10.
