Русский
Ru-32

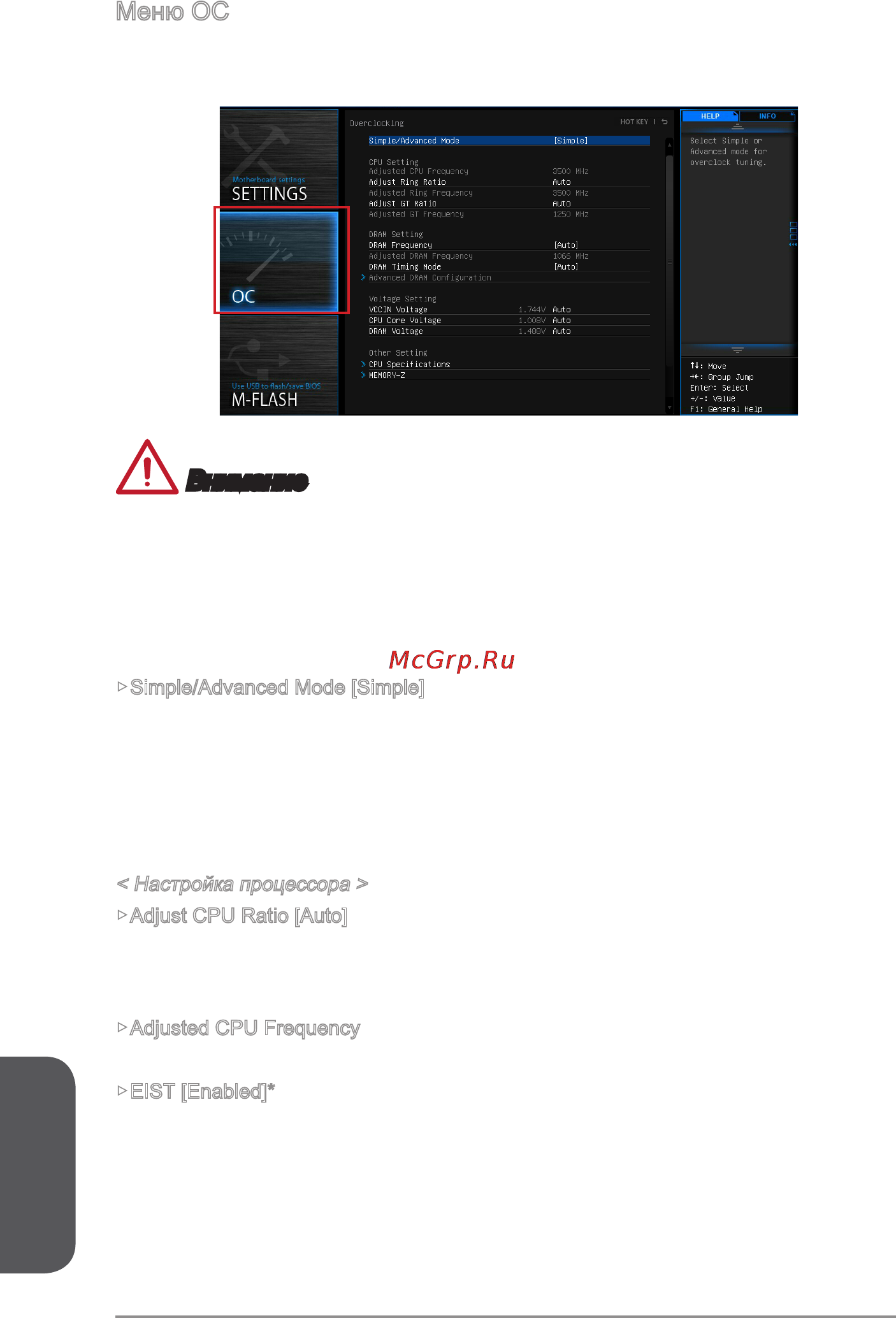

Меню OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для "разгона" системы.
Внимание
•
Разгонять ПК вручную рекомендуется только опытным пользователям.
•
Производитель не гарантирует успешность разгона. Неправильное
выполнение разгона может привести к аннулированию гарантии и серьезному
повреждению оборудования.
•
Неопытным пользователям, рекомендуется использовать OC Genie.
▶Simple/Advanced Mode [Simple]
Включает или выключает расширенные настройки разгона в BIOS.
[Simple] Обеспечивает регулярные параметры разгона в настройке BIOS.
[Advanced] Обеспечивает расширенные параметры разгона для опытных
пользователей для настройки в BIOS.
Примечание: Символом * отмечаются параметры разгона расширенного режима
Advanced mode.
< Настройка процессора >
▶Adjust CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты процессора
для всех ядер. Изменение данного параметра возможно только в том случае,
если процессор поддерживает данную функцию.
▶Adjusted CPU Frequency
Показывает текущую частоту ЦП. Это значение нельзя изменять.
▶EIST [Enabled]*
Включение или выключение технологии Enhanced Intel
®
SpeedStep. Этот пункт
будет доступен, когда "Adjust CPU Ratio" установлено в [Auto].
[Enabled] Включение EIST для регулировки напряжения и частоты ядра
процессора. Этот пункт может снизить среднее энергопотребление
и тепло.
[Disabled] Выключение EIST.
