Deutsch
De-16
Erweiterungssteckplätze
Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie
diskrete Grak-oder Soundkarten.

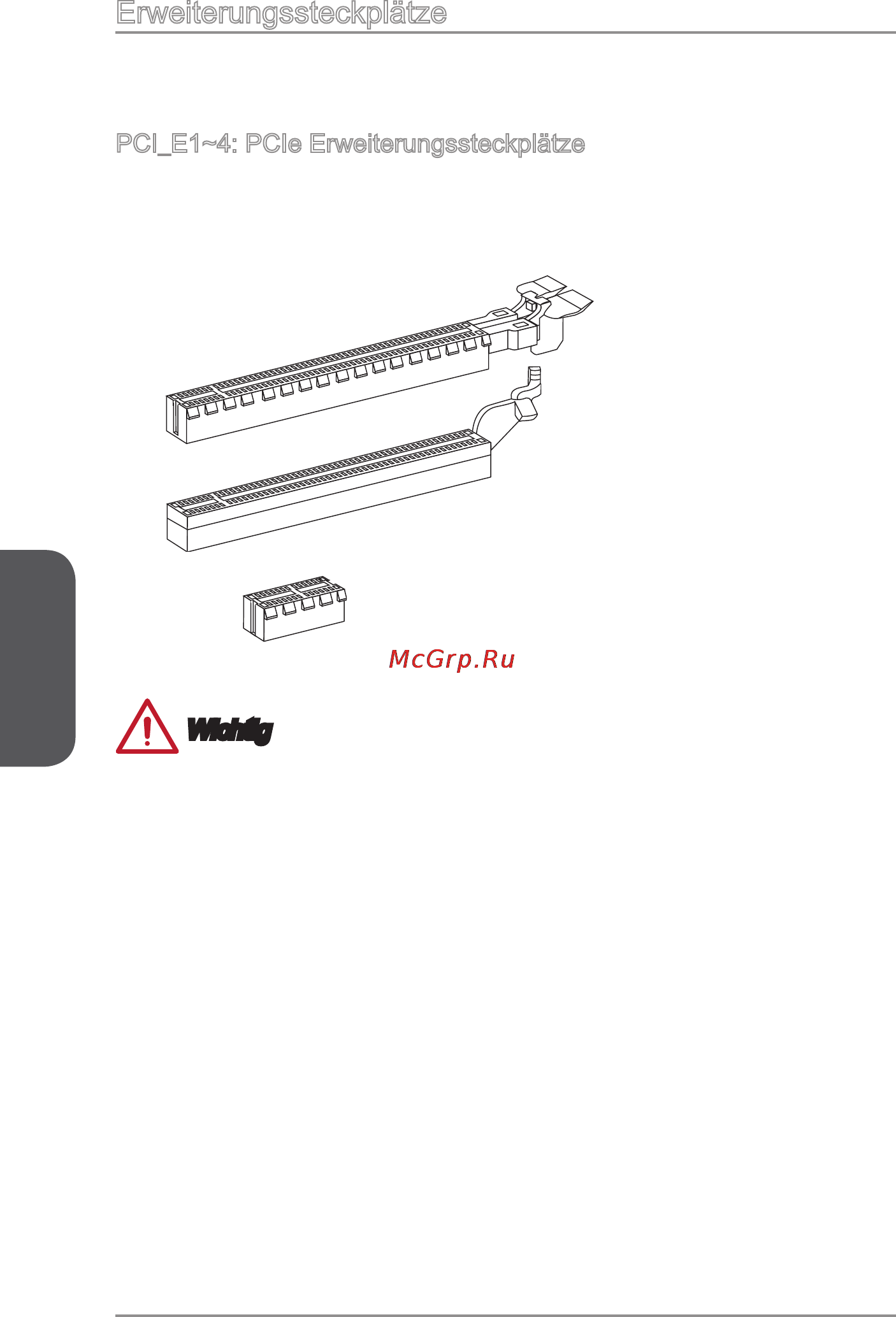

PCI_E1~4: PCIe Erweiterungssteckplätze
Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten.
PCIe 2.0 x1-Steckplatz
PCIe 3.0 x16-Steckplatz
PCIe 2.0 x4-Steckplatz
Wichtig
•
Die zwei PCIe x1 Steckplätze können nicht gleichzeitig genutzt werden. Wenn Sie
eine Erweiterungskarte in einem der beiden PCIe 2.0 x1 Steckplätze installieren,
steht der andere Steckplatz nicht mehr zur Verfügung.
•
Achten Sie darauf, dass
Sie den Strom abschalten und
das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen.
Lesen Sie
bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder
Software-Änderungen zu überprüfen.
