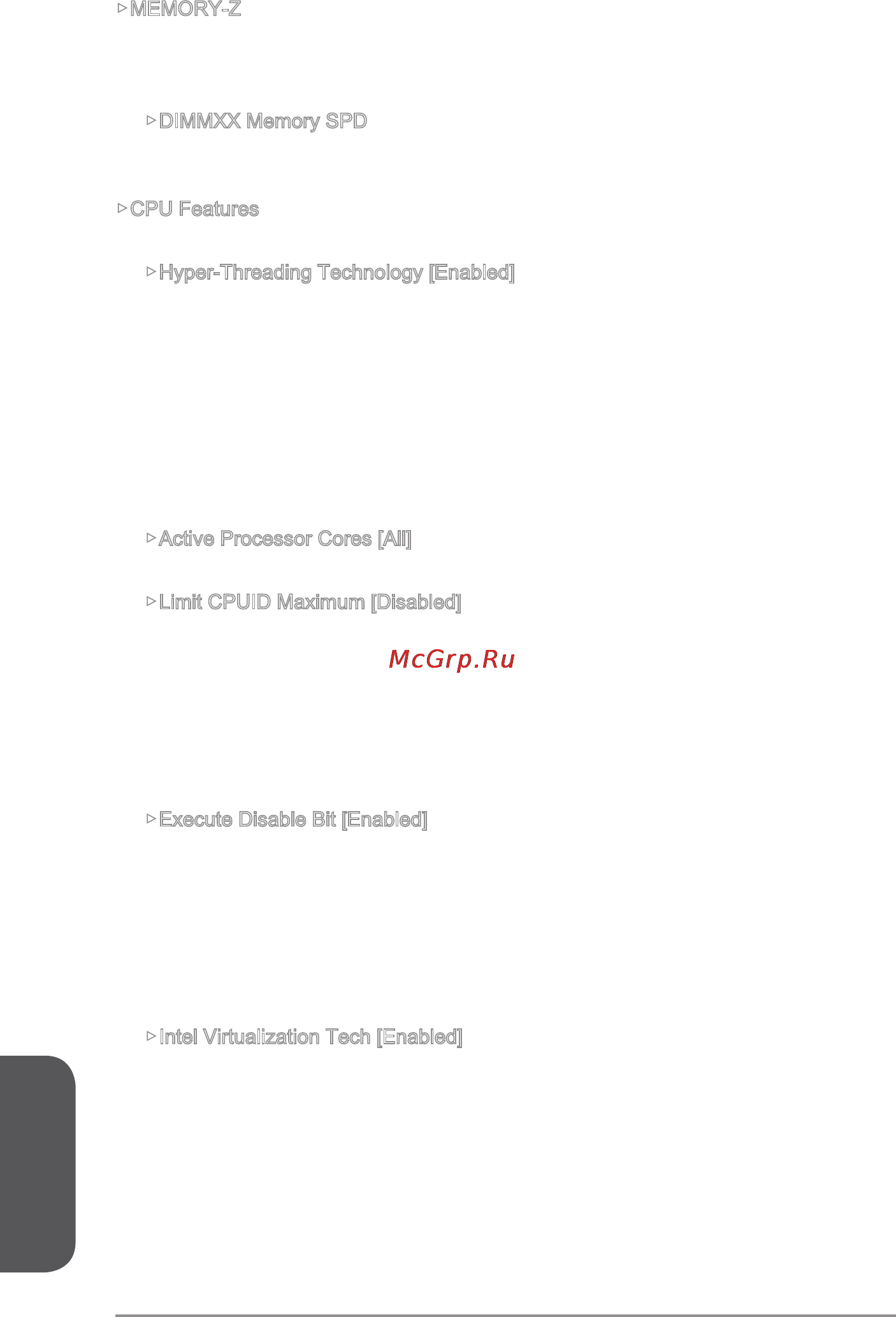

![MSI h97m-g43 [162/178] Русский](/views2/1174403/page162/bga2.png)
Русский
Ru-36
▶MEMORY-Z
Нажмите <Enter> для входа в подменю. В подменю выделены все параметры
и тайминги установленной памяти. Для просмотра этой информации в любое
время нажмите на кнопку [F5].
▶DIMMXX Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает
информацию об установленной памяти. Это значение нельзя изменять.
▶CPU Features
Нажмите <Enter> для входа в подменю.
▶Hyper-Threading Technology [Enabled]
Процессор использует технологию Hyper-threading для увеличения
производительности. Технология Intel Hyper-Threading позволяет наскольким
наборам регистров в процессоре исполнять инструкции одновременно.
Это существенно увеличивает производительность системы. Этот пункт
появляется, когда установленный процессор поддерживает изменение
данного параметра.
[Enable] Включить технологию Intel Hyper-Threading.
[Disabled] Выключите эту функцию, если система не поддерживает
функцию НТ.
▶Active Processor Cores [All]
Этот пункт позволяет задать число активных ядер процессора.
▶Limit CPUID Maximum [Disabled]
Включение или выключение расширенных значений CPUID.
[Enabled] BIOS будет ограничивать максимальное входное значение
CPUID для обхода проблемы загрузки с старой операционной
системы, не поддерживающие процессор с расширенными
значениями CPUID.
[Disabled] Используйте фактическое максимальное входное значение
CPUID.
▶Execute Disable Bit [Enabled]
Функция Intel’s Execute Disable Bit позволяет защититься от некоторых видов
злонамеренных действий типа «ошибки переполнения буфера», при которых
вирусы пытаются выполнить код, разрушающий систему. Рекомендуется не
отключать данную функцию.
[Enabled] NO-Execution позволяет защититься от злонамеренных действий
и вирусы.
[Disabled] Выключение этой функции.
▶Intel Virtualization Tech [Enabled]
Включение или выключение технологии Intel Virtualization.
[Enabled] Включает технологию Intel Virtualization и позволяет платформе
запускать несколько операционных систем в независимых
разделах. Система может функционировать виртуально сразу с
несколькими операционными системами.
[Disabled] Выключение этой функции.
