Français
Fr-5

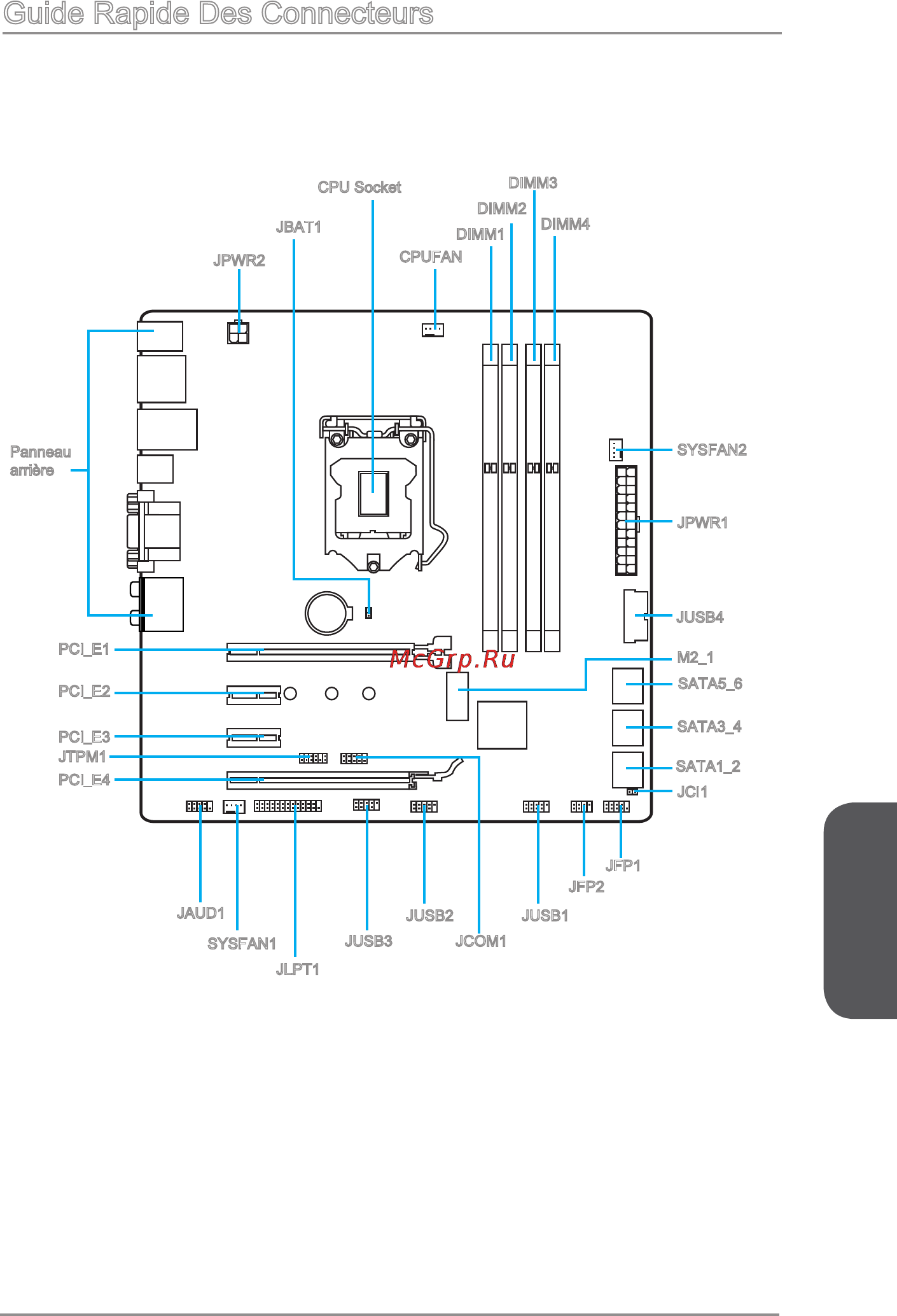

Guide Rapide Des Connecteurs
CPUFAN
PCI_E1
PCI_E2
PCI_E3
PCI_E4
JPWR1
JUSB4
SATA1_2
SATA3_4
SATA5_6
JPWR2
Panneau
arrière
M2_1
JTPM1
DIMM1
DIMM2
DIMM3
DIMM4
JCI1
JFP1
JFP2
JUSB1
SYSFAN2
SYSFAN1
JAUD1
JBAT1
JUSB2
JUSB3
JLPT1
JCOM1
CPU Socket
