Русский
Ru-23

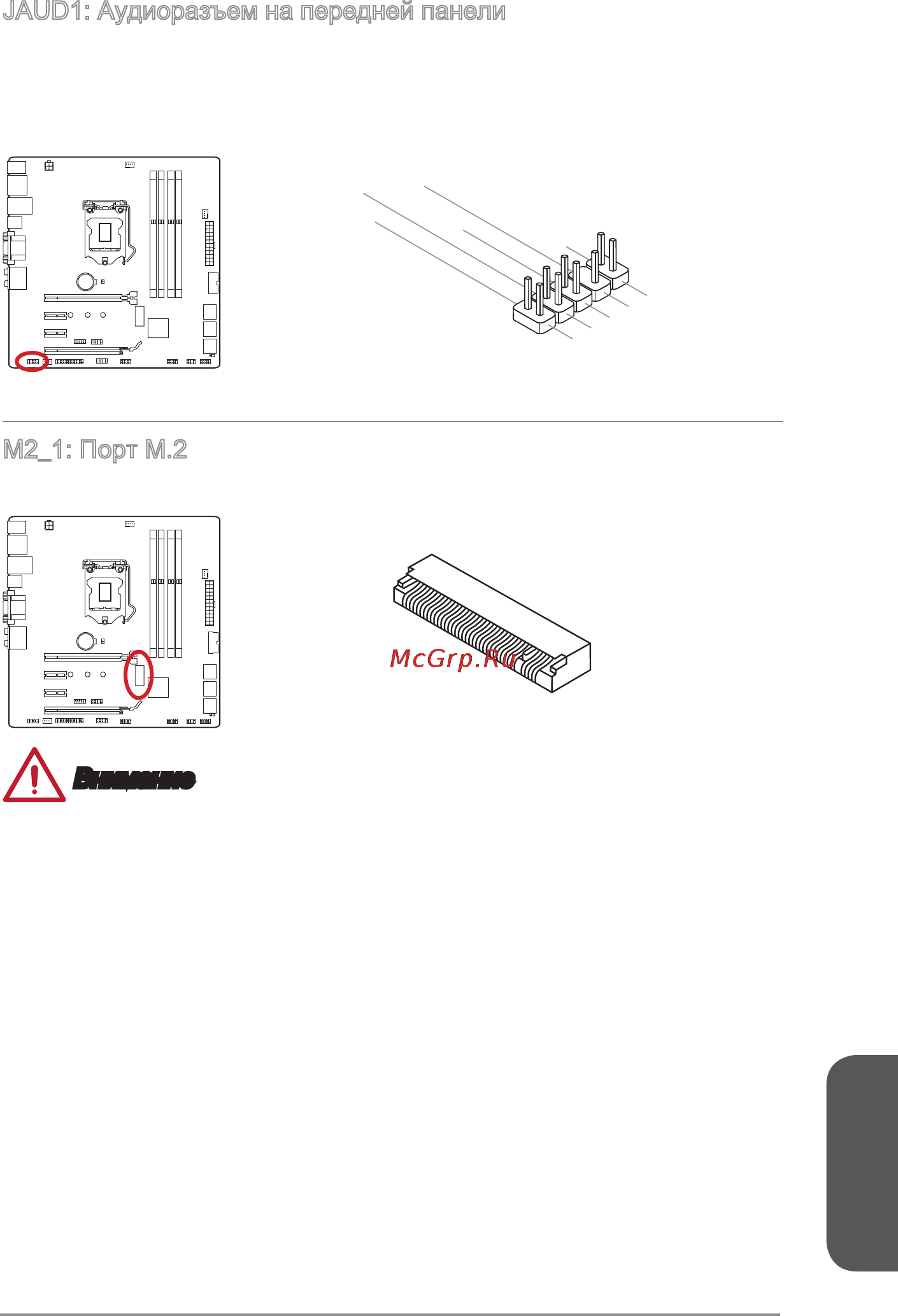

JAUD1: Аудиоразъем на передней панели
Этот разъем служит для подключения аудиоразъема на передней панели
системного блока. Этот разъем соответствует стандарту Intel
®
Front Panel I/O
Connectivity Design.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
M2_1: Порт M.2
Порт M.2 поддерживает как модули M.2 SATA 6Гб/с, так и модули M.2 PCIe.
Внимание
•
Порты SATA5 и SATA6 будут недоступны при установке модуля в порт M.2.
•
Intel RST поддерживает PCIe M.2 SSD только с UEFI ROM. При наличии
Legacy ROM, поддержка невозможна.
•
Интерфейс M.2 PCIe не поддерживает RAID 0, RAID1, RAID 5 и RAID 10.
