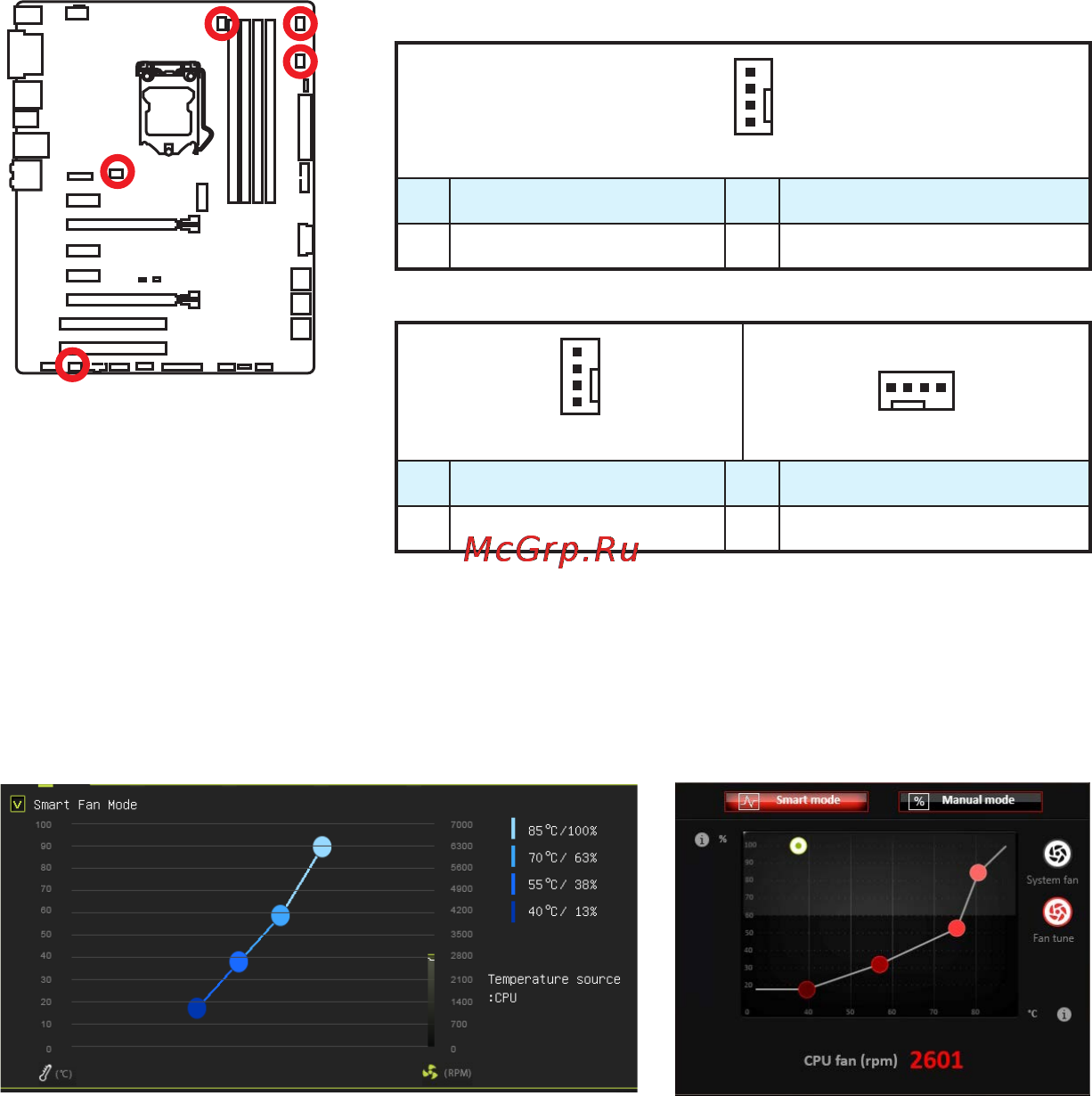

Vue d’ensemble des composants
CPUFAN1~2, SYSFAN1~3: Connecteurs pour ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode tension. En mode PWM, les connecteurs fournissent une
sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de
contrôle de vitesse. En mode tension, les connecteurs contrôlent la vitesse des
ventilateurs en modifiant la tension. Par conséquent, quand vous branchez un
ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM, la
vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.
1
CPUFAN1/ CPUFAN2
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Connecteurs pour ventilateurs en mode PWM
Contrôler la vitesse des ventilateurs
Il existe deux façons de gérer la vitesse des ventilateurs. La première est d’aller dans
le BIOS puis HARDWARE MONITOR. La seconde est d’utiliser l’application COMMAND
CENTER.
BIOS > HARDWARE MONITOR
COMMAND CENTER
Ces deux méthodes proposent une augmentation graduée de la vitesse des
ventilateurs, vous permettant d’ajuster la vitesse de ventilateur par rapport à la
température du processeur.
1
SYSFAN1/ SYSFAN3
1
SYSFAN2
1 Ground 2 Voltage Control
3 Sense 4 NC
Connecteurs pour ventilateurs en mode tension
