12
Übersicht der Komponenten

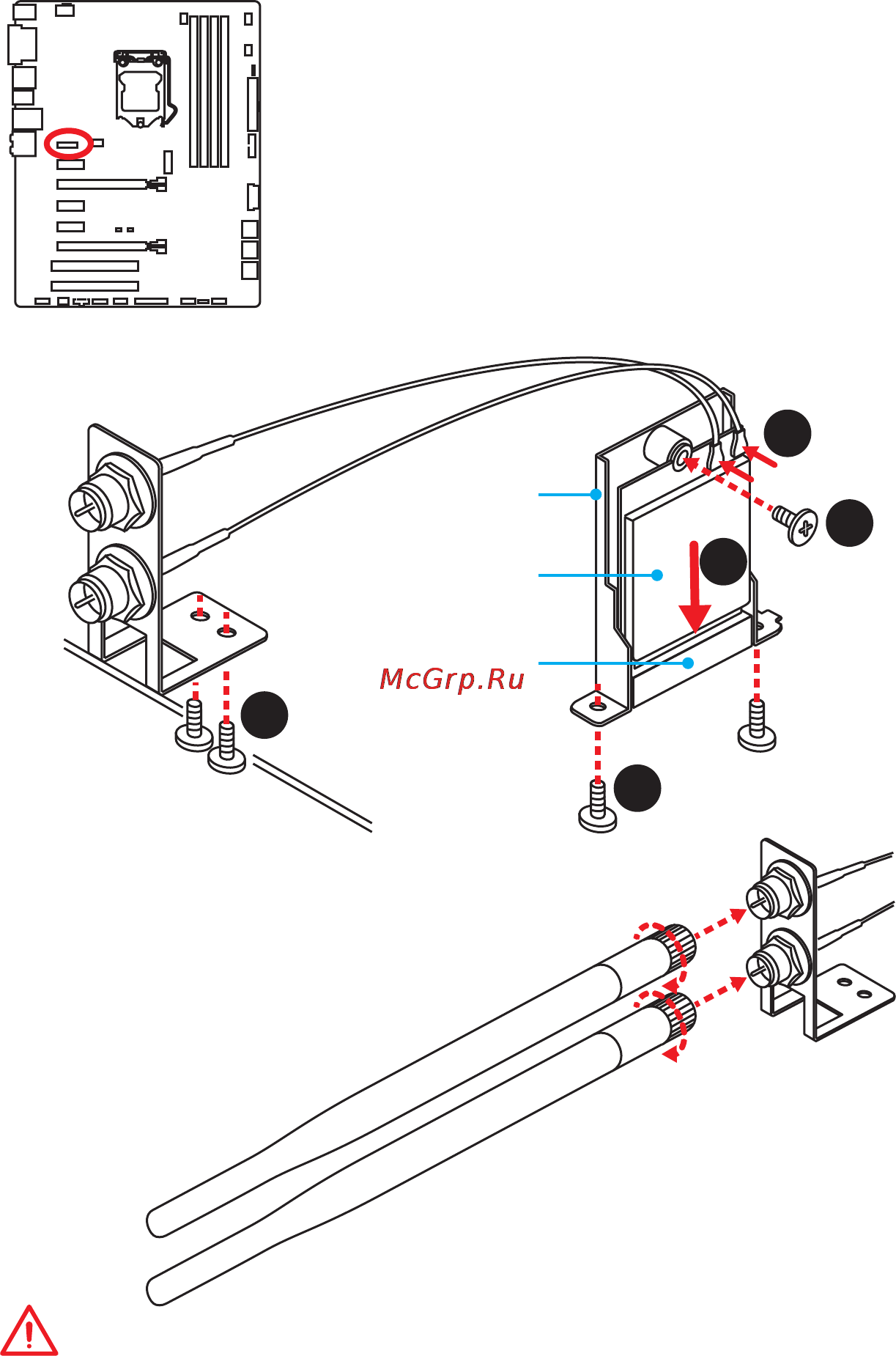

M2_2: M.2 Wi-Fi/ Bluetooth Modulsteckplatz
In diesem Steckplatz können Sie das M.2 Wi-Fi/ Bluetooth-Modul verwenden. Befolgen
Sie bitte folgenden Schritte, um das optionale Wi-Fi/ Bluetooth-Modul zu installieren.
1. Befestigen Sie die Wi-Fi/ Bluetooth-Modulhalterung
mit zwei Schrauben am M2_2 Steckplatz (siehe
unten).
2. Sichern Sie den Antennenhalter mit zwei Schrauben
an der Rückseite (siehe unten).
3. Setzen Sie das Wi-Fi/ Bluetooth-Modul im M2_2
Steckplatz.
4. Befestigen Sie das Wi-Fi/ Bluetooth-Modul mit einer
Schraube in der Halterung.
5. Schließen Sie die Antennenkabel am Wi-Fi/
Bluetooth Modul an (siehe unten).
1
3
4
5
2
Wi-Fi/ Bluetooth-
Modulhalterung
Wi-Fi/ Bluetooth-
Modul
M2_2 Steckplatz
Wichtig
Das Montagematerial für das Wi-Fi/ Bluetooth-Modul liegt optional bei.
Antennen installieren
1. Schrauben Sie die Antennen fest an die
Antennenanschlüsse, wie gezeigt.
2. Richten Sie die Antennenspitzen aus.
