9

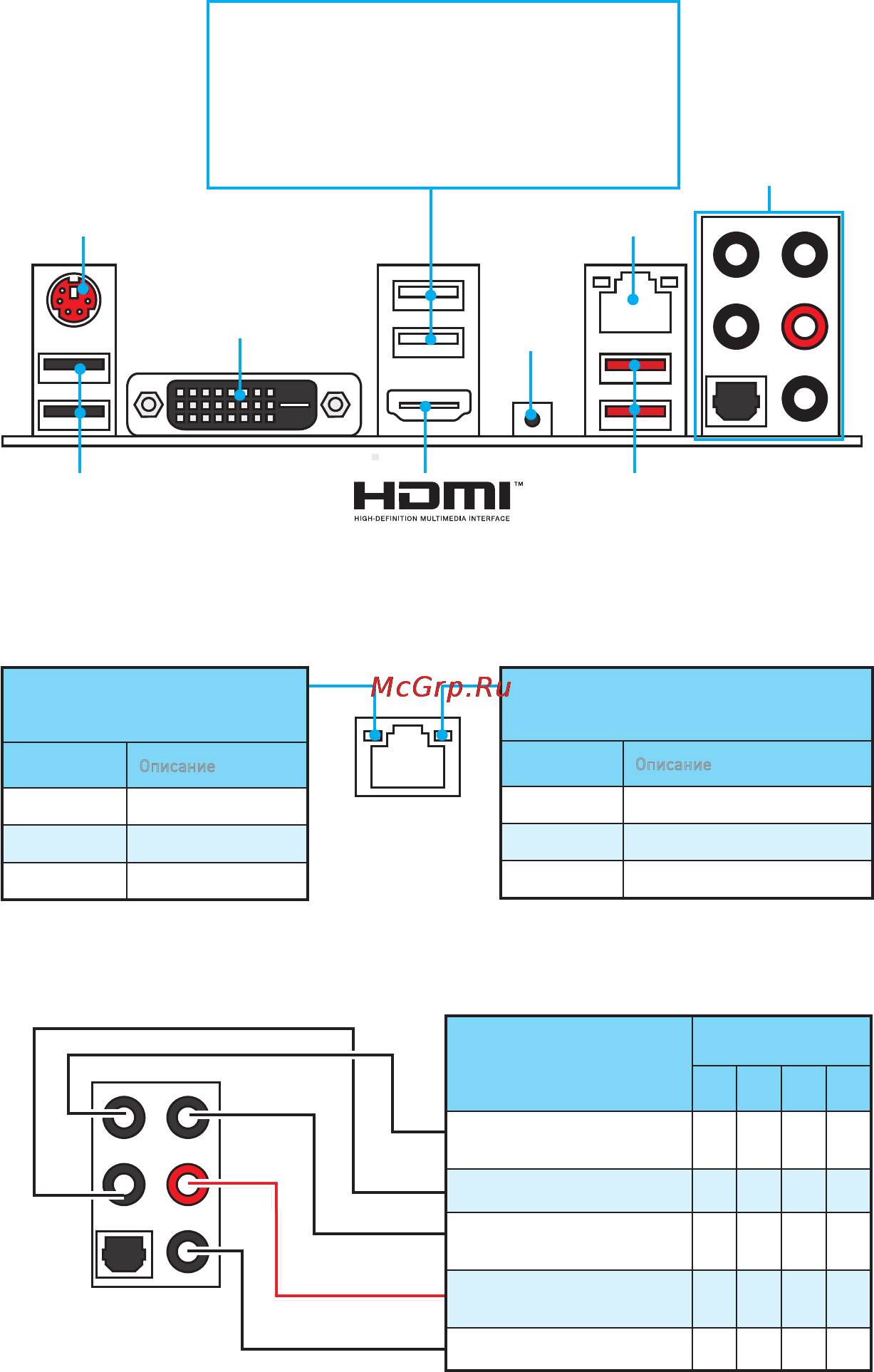

Задняя панель ввода/ вывода
USB 3.1 Gen2 (Z170A TOMAHAWK/
Z170A TOMAHAWK AC/
B150A TOMAHAWK/ B150A
TOMAHAWK AC)
USB 2.0 (B150 TOMAHAWK/
B150 TOMAHAWK AC)
USB 3.1 Gen1
Задняя панель ввода/ вывода
PS/2 LAN
Порты Аудио
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Таблица состояния индикатора порта LAN
USB 2.0
DVI-D
Очистки
данных
CMOS
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки
● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, пусто: не подключен)
