15
Übersicht der Komponenten

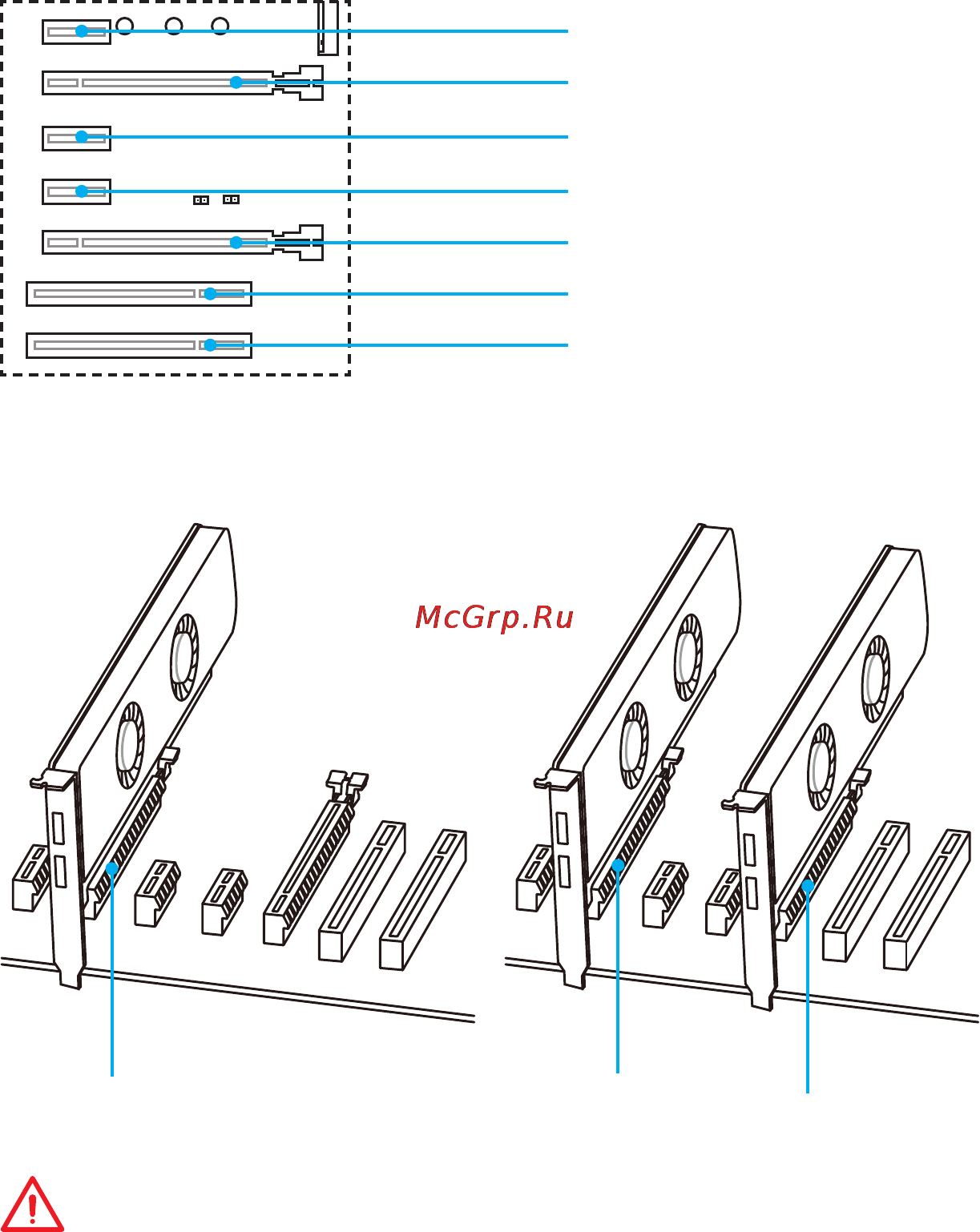

PCI_E1~5, PCI1~2: PCIe und PCI Erweiterungssteckplätze
PCI_E1: PCIe 3.0 x1-Steckplatz
PCI_E2: PCIe 3.0 x16-Steckplatz
PCI_E4: PCIe 3.0 x1-Steckplatz
PCI_E3: PCIe 3.0 x1-Steckplatz
PCI_E5: PCIe 3.0 x4-Steckplatz
PCI1: PCI-Steckplatz
PCI2: PCI-Steckplatz
Mehrere Grafikkarten Einbauempfehlung
x16
x16
x4
Wichtig
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir PCI_E2 Steckplatz zu verwenden.
