15
Компоненты материнской платы

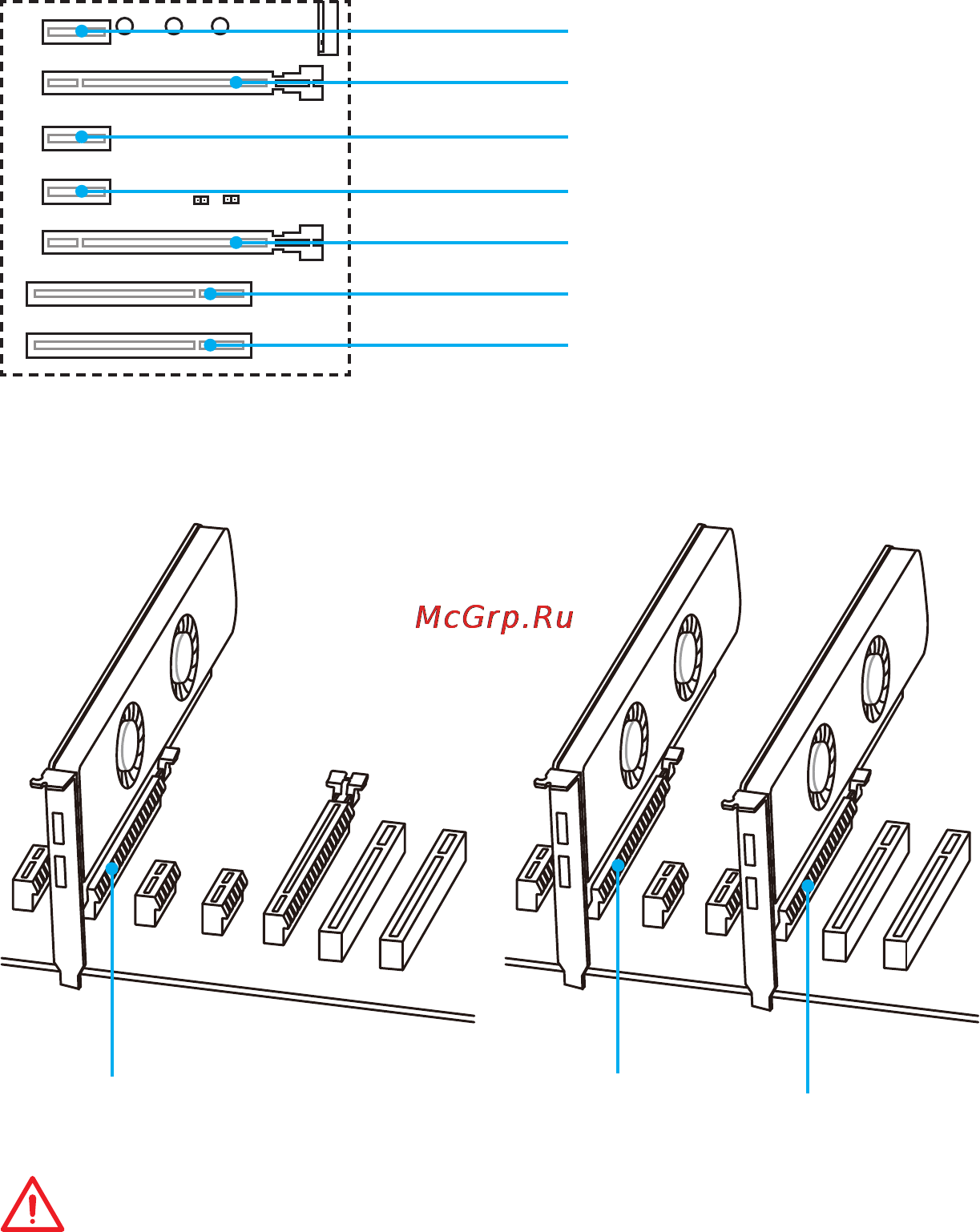

PCI_E1~5, PCI1~2: Слоты расширения PCIe и PCI
PCI_E1: PCIe 3.0 x1 слот
PCI_E2: PCIe 3.0 x16 слот
PCI_E4: PCIe 3.0 x1 слот
PCI_E3: PCIe 3.0 x1 слот
PCI_E5: PCIe 3.0 x4 слот
PCI1: PCI слот
PCI2: PCI слот
Рекомендации по установке нескольких видеокарт
x16
x16
x4
Внимание!
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E2.
