27
Configuration du BIOS

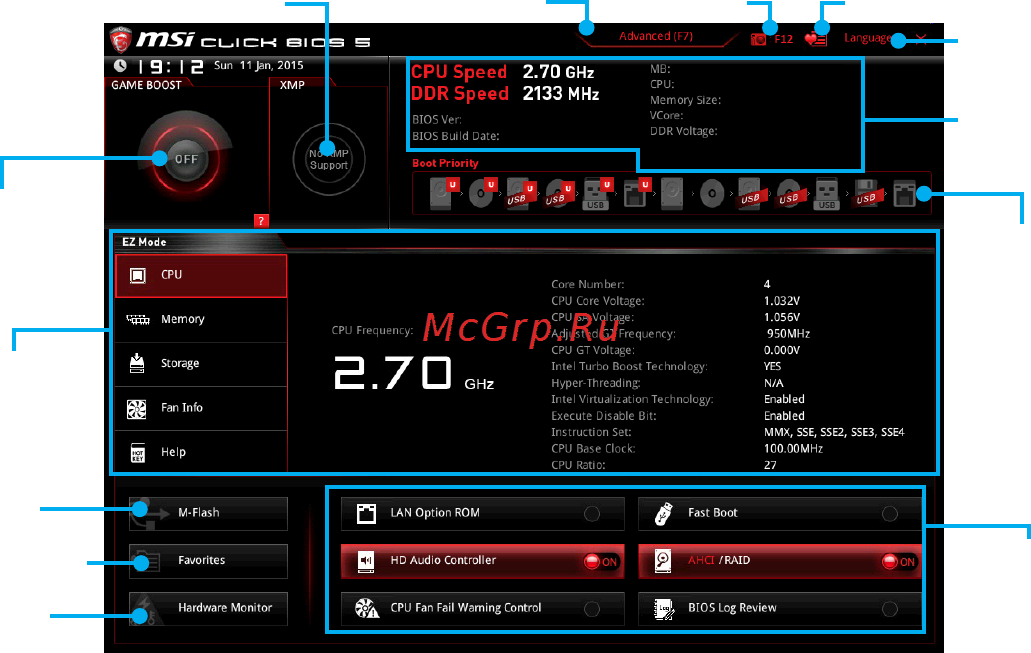

EZ Mode (mode simplifié)
Le mode EZ vous fournit les informations basiques du système et vous permet de
configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS,
veuillez utiliser le mode Advanced en appuyant sur le switch Setup Mode ou la touche
de fonction F7.
Information
display
XMP switch
System
information
Boot device
priority bar
Function
buttons
Language
GAME BOOST toggle
Favorites ScreenshotSetup Mode switch
M-Flash
Hardware
Monitor
Favorites
y Function buttons (boutons de fonction) : en cliquant sur leur bouton respectif, vous
pourrez activer les fonctions LAN Option ROM, Fast Boot, HD audio controller,
AHCI, RAID, CPU Fan Fail Warning Control et BIOS Log Review.
y Hardware Monitor (Moniteur de matériel) - cliquez sur ce bouton pour faire
apparaître le menu Hardware Monitor qui vous permet de contrôler manuellement
la vitesse des ventilateurs.
y M-Flash - cliquez sur ce bouton pour faire apparaître le menu M-Flash qui fournit
la méthode de mise à jour BIOS à laide dun disque flash USB.
y Information display (écran d’informations) : cliquez sur les boutons CPU
(Processeur), Memory (Mémoire), Storage (Stockage), Fan Info (Info ventilateurs)
et Help (Aide) à gauche de la fenêtre pour obtenir les informations respectives.
y Boot device priority bar (Barre priorité de périphérique démarrage) : vous
pouvez déplacer les icônes dédiés aux périphériques pour modifier la priorité au
démarrage. Le sens de la priorité va de gauche à droite.
y System information (informations du système) : montre la vitesse et la tension du
processeur et de la mémoire, la température du processeur et de la carte mère, le
type de carte mère et de processeur, la capacité mémoire, la version du BIOS et la
date dinstallation.
y Language (langue) : vous permet de choisir la langue du BIOS.
y Screenshot (capture d’écran) : appuyez sur ce menu ou sur la touche F12 pour
prendre une capture décran et la conserver dans le lecteur flash USB (lecteur
flash USB au format FAT ou FAT32 uniquement).
y Setup Mode switch (interrupteur de modes de réglages) : appuyez sur ce menu ou
la touche F7 pour commuter entre le mode avancé et le mode simplifié.
