9

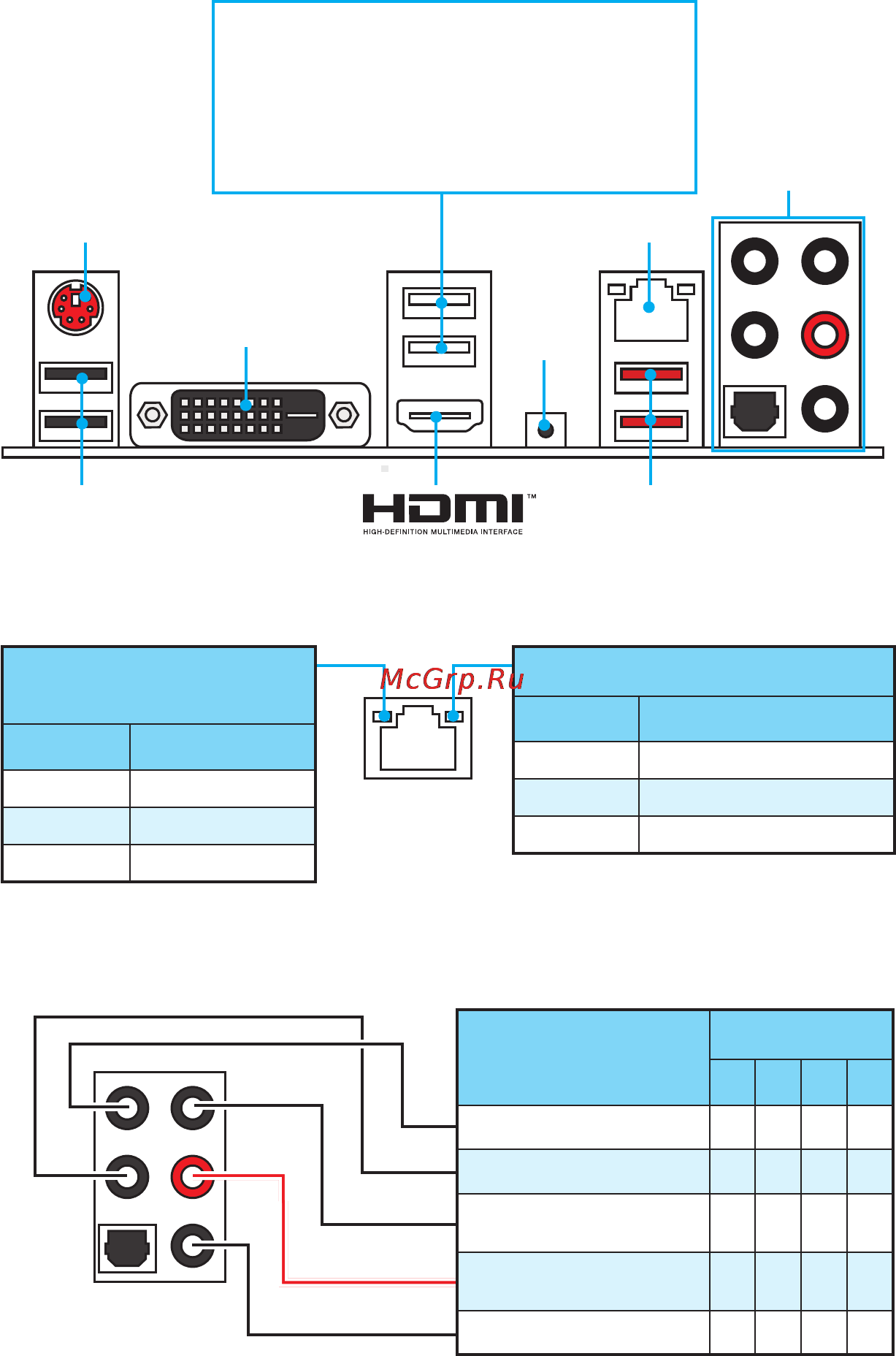

Rückseite E/A
USB 3.1 Gen2 (Z170A TOMAHAWK/
Z170A TOMAHAWK AC/
B150A TOMAHAWK/ B150A
TOMAHAWK AC)
USB 2.0 (B150 TOMAHAWK/
B150 TOMAHAWK AC)
USB 3.1 Gen1
Rückseite E/A
PS/2 LAN
Audioanschlüsse
LAN Port LED
Zustandstabelle
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle
USB 2.0
DVI-D
Clear
CMOS
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic In
(●: verbindet, Blank: leer)
