(495) 787-6090 www.shtrih-m.ru
Весовой блок SM807.07.000 СБ

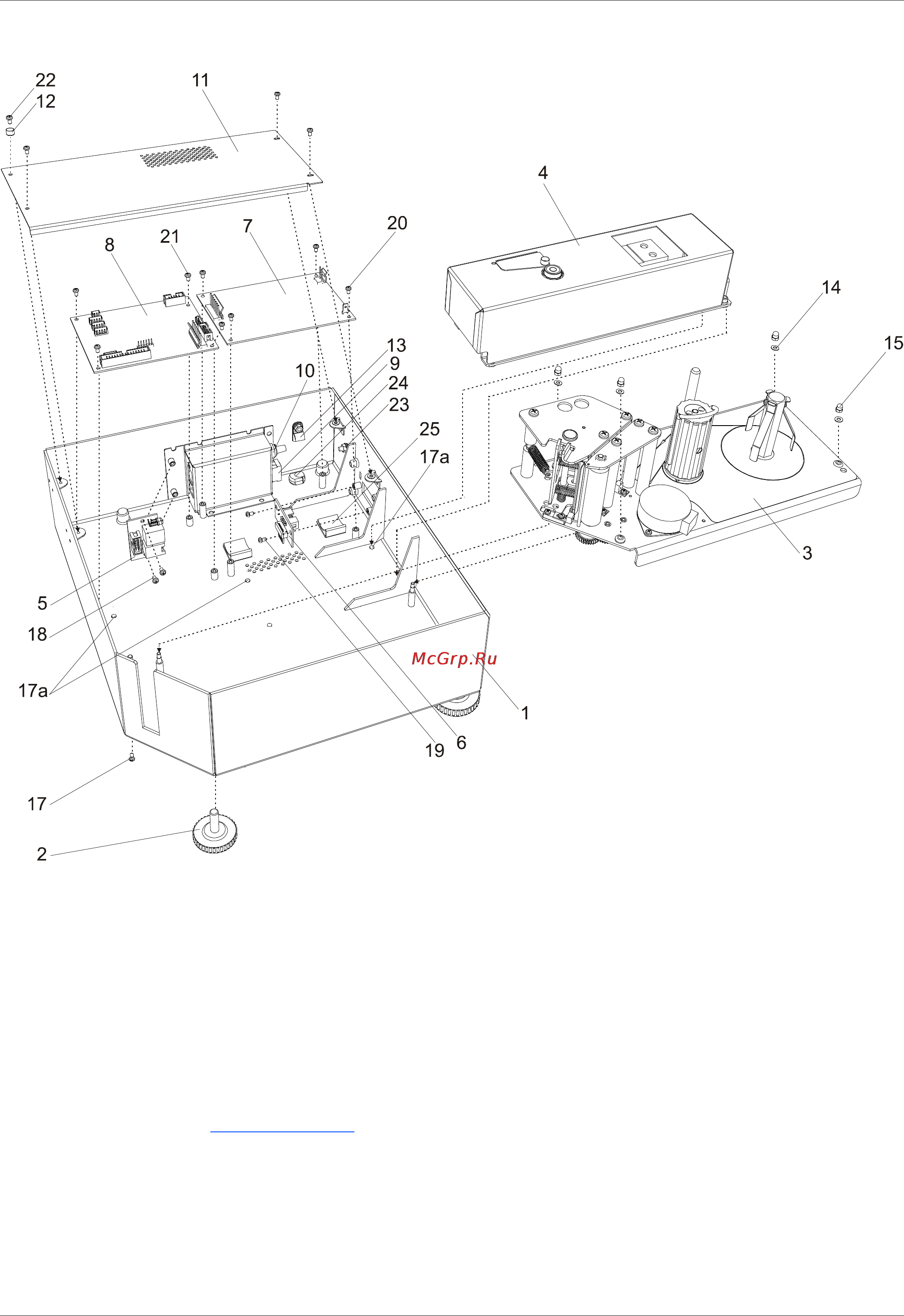

Рисунок 2. Весовой блок модели ШТРИХ-ПРИНТ 4.5
Весовой блок состоит из: корпуса 1, четырех ножек 2, которые ввинчиваются в дно корпуса, принтера 3, блока
датчика 4, платы интерфейса 5, кроссплаты 6, блока питания 7, платы процессорной 8. Принтер 3 крепится к
стойкам корпуса с помощью четырех шайб 14 и четырех гаек 15. Блок датчика 4 прикручивается к дну корпуса
шестью болтами 17 (болты ввинчиваются в весовой модуль снизу через соответствующие отверстия 17a в
корпусе). Плата интерфейса 5 крепится к корпусу с помощью двух винтов 18, кроссплата 6 крепится к стойкам
корпуса с помощью двух винтов 19. Блок питания 7 крепится к стойкам корпуса с помощью четырех винтов 20,
плата процессорная 8 - с помощью четырех винтов 21. В корпусе установлена схема коммутации сетевого
питания, состоящая из сетевого шнура (на рисунке не показан), который закреплен в корпусе с помощью
фиксатора 24 и хомута 13, выключателя 9 и держателя предохранителя 10. Для обеспечения наилучшего
заземления весов заземляющий провод сетевого шнура, заземляющие провода блока питания, кроссплаты и
принтера должны быть присоединены к корпусу с помощью гайки 23 и резьбовой стойки корпуса. Под блоком
питания проходит кабель SM405.115.000СБ, соединяющий главную плату 8 и кроссплату 6, который закреплен
с помощью двух самоклеящихся зажимов 25. Сверху электроотсек закрывается крышкой 11, которая крепится с
помощью четырех винтов 22 к специальным уголкам в корпусе. Под один из винтов устанавливается
пломбировочная чашка 12.
