ШТРИХ–М ШТРИХ-ПРИНТ [20/130] Узел печатающей головки
![ШТРИХ–М ШТРИХ-ПРИНТ [20/130] Узел печатающей головки](/views2/1175254/page20/bg14.png)
(495) 787-6090 www.shtrih-m.ru
Узел печатающей головки

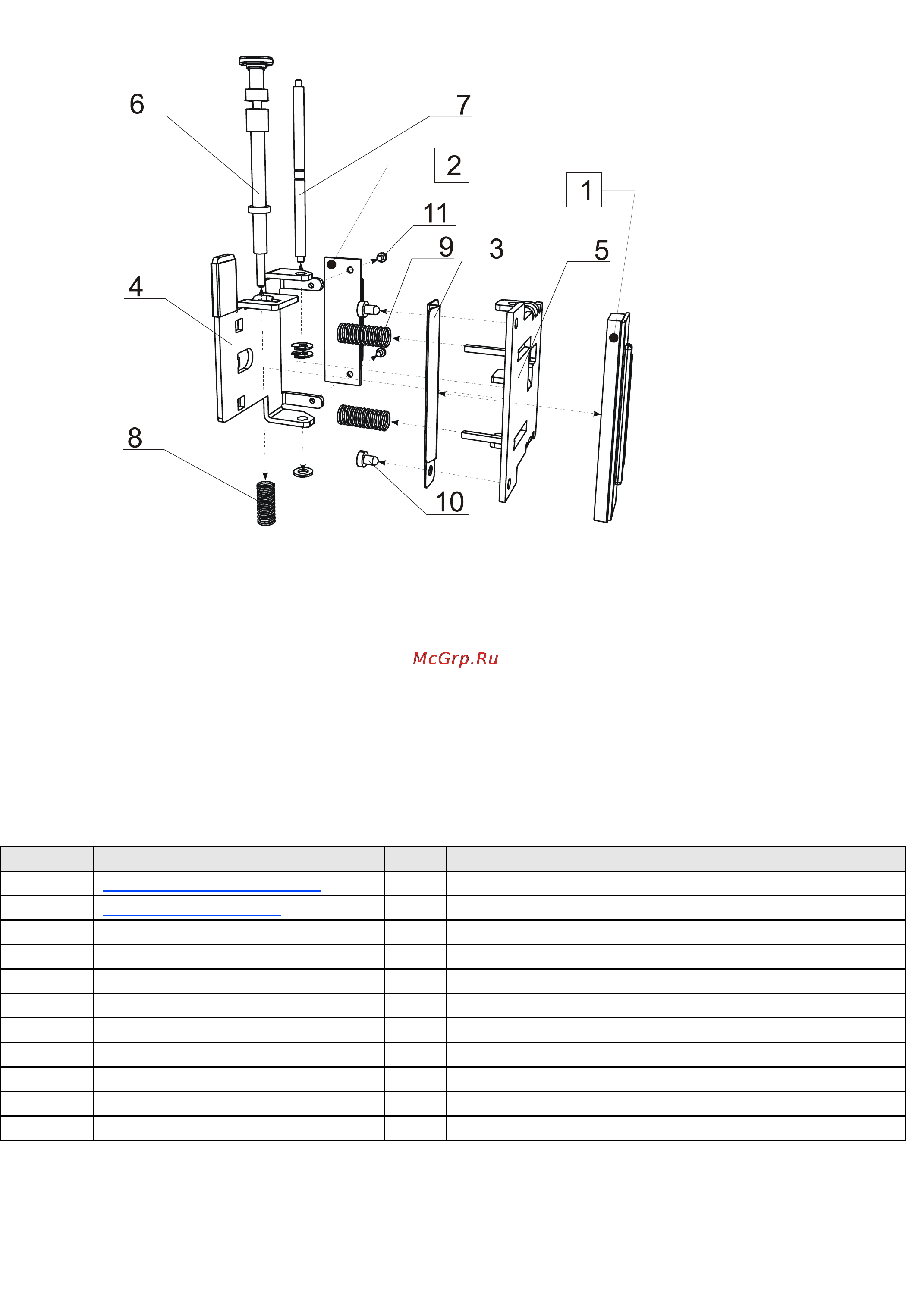

Рисунок 7
Узел печатающей головки состоит из (см. Рисунок 7): печатающей головки 1, кросс-платы принтера 2,
отражателя 3, рычагов головки 4 и 5, фиксатора 6, стойки 7, пружин 8 и 9. Печатающая термоголовка 1 и
отражатель 3 прикреплены к рычагу печатающей головки 5 с помощью двух болтов 10. Кросс-плата принтера 2
крепится к рычагу 4 с помощью двух болтов 11. Рычаги 4 и 5 скрепляются между собой стойкой 7, которая
также служит осью вращения узла печатающей головки в узле печати принтера. Пружина 8 одевается на стойку
6, которая служит замком для узла печатающей головки. Пружины 9 одеваются на выступы рычага 5.
Примечание. Крепление печатающей термоголовки 1 к рычагу 5 сделано плавающим для возможности
юстировки положения головки относительно резинового валика. Линия термоэлементов головки, которая
фактически осуществляет печать, должна как можно точнее совпадать с местом наибольшего прижима к
резиновому тянущему валику и не должна быть перекошена. Неверно установленная головка может быть
причиной неудовлетворительного качества печати.
Таблица 8
Позиция Наименование Стр. Обозначение
1 Печатающая термоголовка KF2002-GK42A или KD2002-CG10
2 Кросс-плата принтера SM302.99.910СБ
3 Отражатель SM302.99.109
4 Рычаг головки SM302.99.107
5 Рычаг головки SM302.99.104
6 Фиксатор SM302.99.106
7 Стойка SM302.99.105
8 Пружина SM302.99.135
9 Пружина SM302.99.134
10 Болт ISO 7045 - M3 x 5 - 4.8 – H
11 Болт ISO 7045 - M2.5 x 4 - 4.8 - H
