Места пломбирования весов

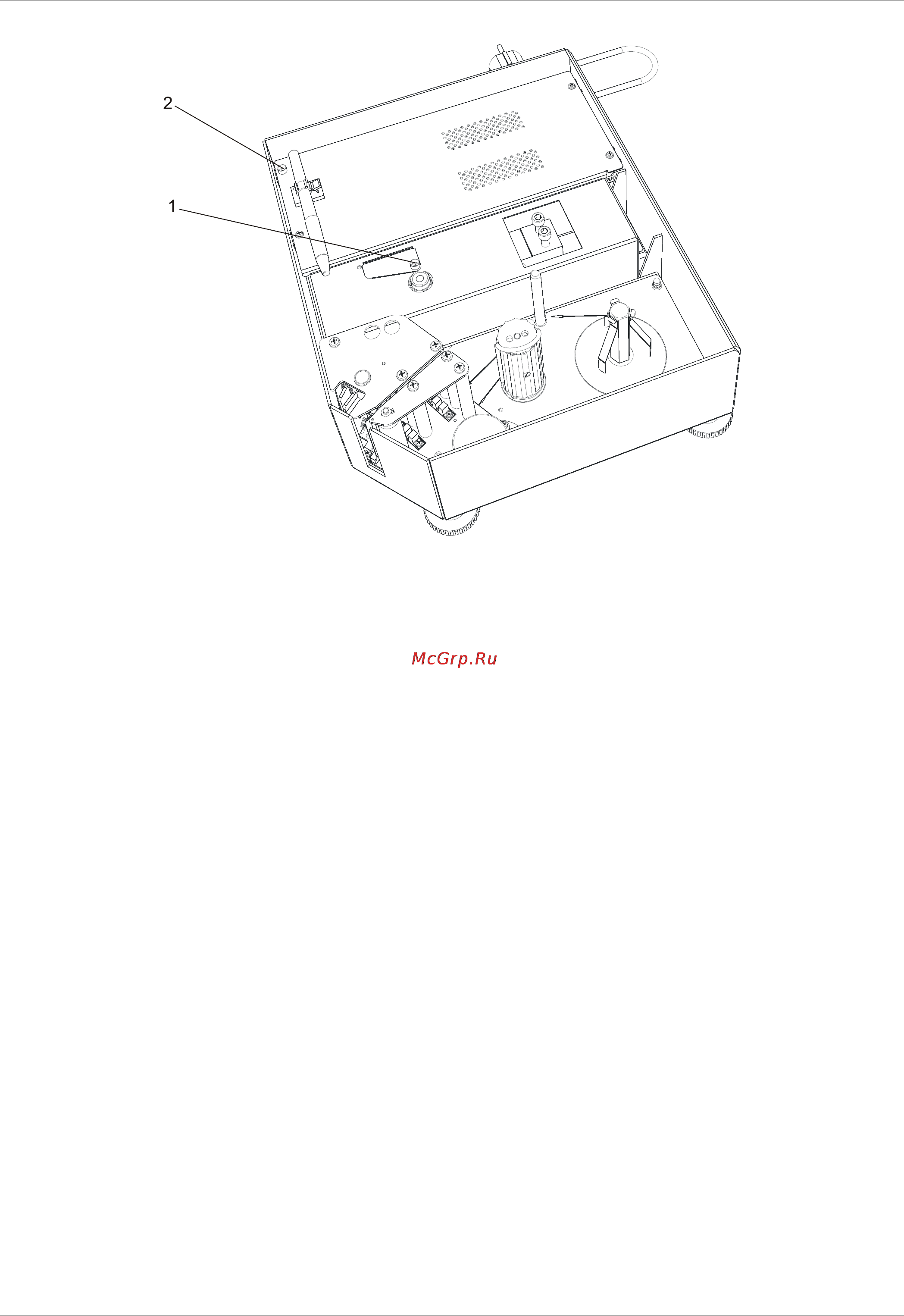

Рисунок 53
Места пломбирования весов (см. рисунок 53): 1 – эта пломба ставится поверителем весов и ограничивает
доступ к блоку датчика в целях обеспечения сохранности механических, электрических и прочих характеристик
блока датчика, влияющих на метрологические характеристики весов; 2 – ставится производителем весов для
ограничения доступа к электронным блокам весов. Пломба 2 может быть снята только сотрудниками ЦТО,
имеющими право производить гарантийный ремонт данной продукции.
(2) Восстановить
Осуществляет сброс всех параметров весов (в т. ч. форматы этикеток пользователей, изображения и т.
п.) в значение по умолчанию. Исключение составляет параметр Интерфейс (может принимать значения RS232
или Ethernet), на которую данная процедура не влияет. При установке новой процессорной платы или
процессора в общем случае процедура восстановления не требуется, поскольку выполняется автоматически
при первом включении весов. Рекомендуется проводить после обновления прошивки (апгрейд и т.п.) или в
случае подозрения на порчу данных в EEPROM микроконтроллера Atmega128 / 2561 главной платы (см.
Микросхема D3).
