ШТРИХ–М ШТРИХ-ПРИНТ [16/130] Весовой блок sm8106 1 00 сб
![ШТРИХ–М ШТРИХ-ПРИНТ [16/130] Весовой блок sm8106 1 00 сб](/views2/1175254/page16/bg10.png)
(495) 787-6090 www.shtrih-m.ru

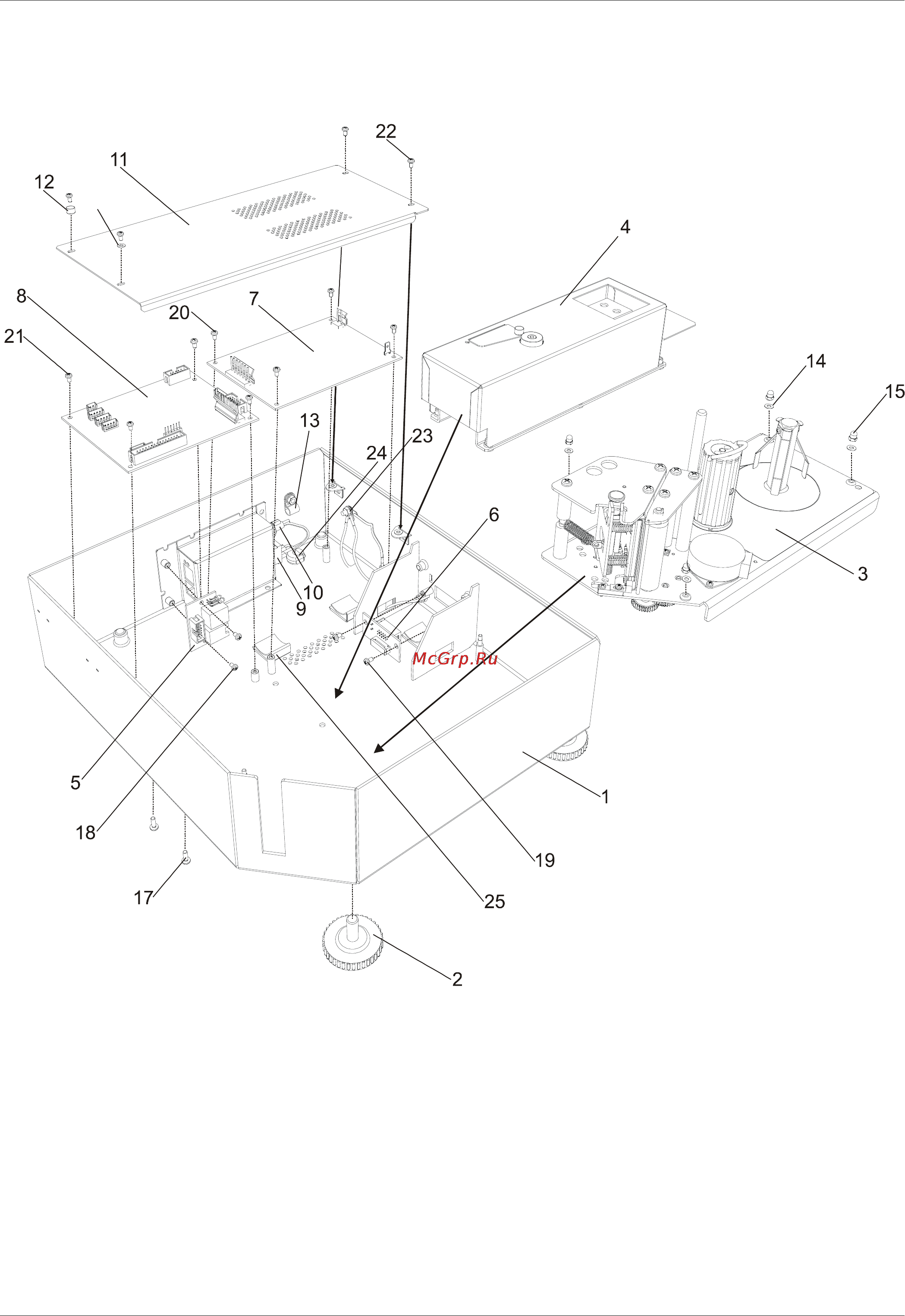

Весовой блок SM8106.01.000 СБ
Весовой блок состоит из: корпуса 1, четырех ножек 2, которые ввинчиваются в дно корпуса, принтера 3,
блока датчика 4, платы интерфейса 5, кроссплаты 6, блока питания 7, платы процессорной 8. Принтер 3
крепится к стойкам корпуса с помощью четырех шайб 14 и четырех гаек 15. Блок датчика 4 прикручивается к
дну корпуса шестью болтами 17 (болты ввинчиваются в весовой модуль снизу через соответствующие
отверстия в корпусе). Плата интерфейса 5 крепится к корпусу с помощью двух винтов 18, кроссплата 6
крепится к стойкам корпуса с помощью двух винтов 19. Блок питания 7 крепится к стойкам корпуса с помощью
четырех винтов 20, плата процессорная 8 - с помощью четырех винтов 21. В корпусе установлена схема
коммутации сетевого питания, состоящая из сетевого шнура (на рисунке не показан), который закреплен в
корпусе с помощью фиксатора 24 и хомута 13, выключателя 9 и держателя предохранителя 10. Для
обеспечения наилучшего заземления весов заземляющий провод сетевого шнура, заземляющие провода
блока питания, кроссплаты и принтера должны быть присоединены к корпусу с помощью гайки 23 и резьбовой
стойки корпуса. Под блоком питания проходит кабель кроссплаты, соединяющий главную плату 8 и кроссплату
6, который закреплен с помощью трех самоклеящихся зажимов 25. Сверху электроотсек закрывается крышкой
11, которая крепится с помощью четырех винтов 22 к специальным уголкам в корпусе. Под один из винтов
устанавливается пломбировочная чашка 12.
10
