(495) 787-6090 www.shtrih-m.ru
Весовой блок SM8105.03.000 СБ

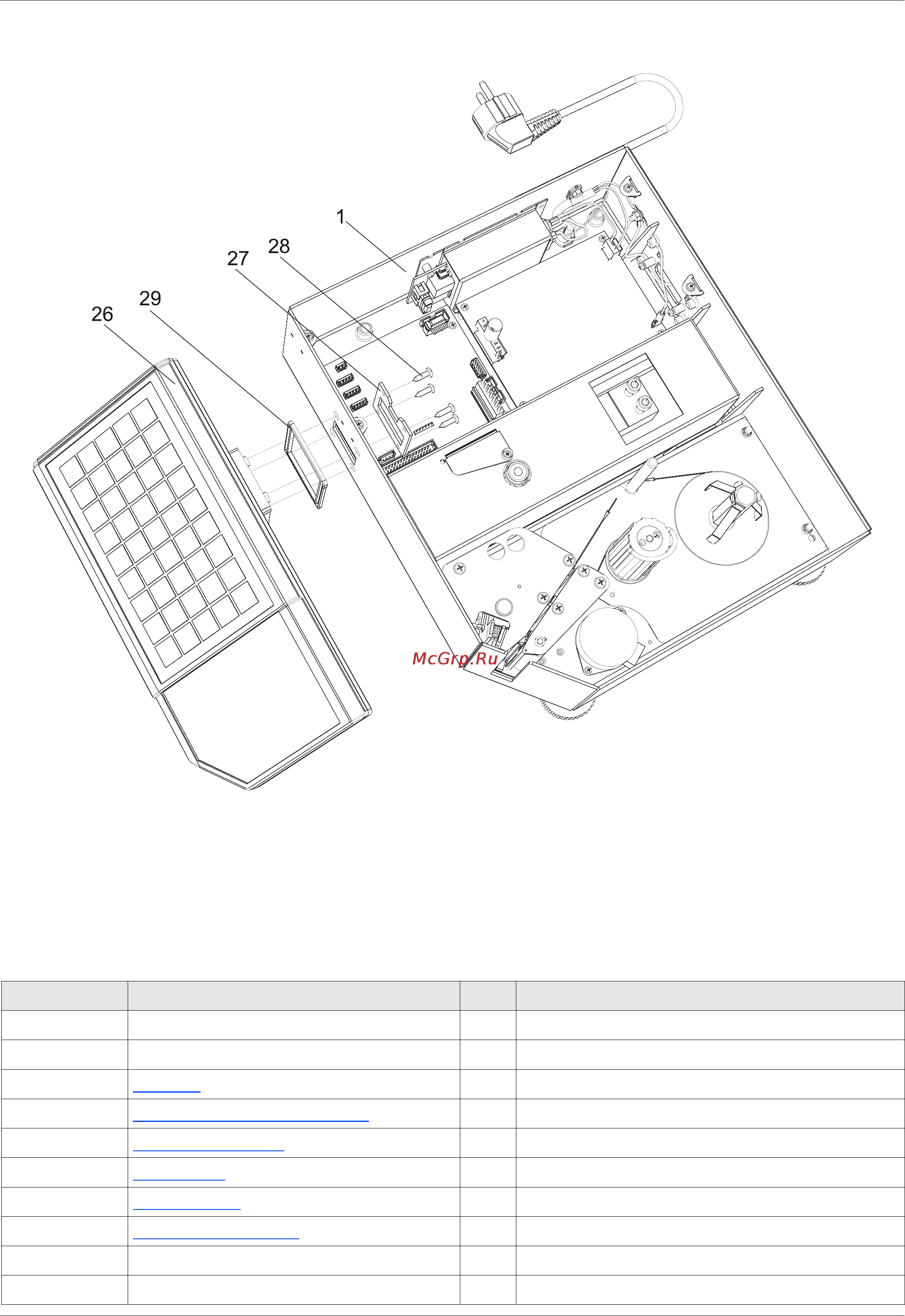

Рисунок 3. Весовой блок модели ШТРИХ-ПРИНТ 4.5М
Весовой блок модели ШТРИХ-ПРИНТ 4.5М имеет такую же конструкцию, что и рассмотренный выше (см.
рисунок 2), отличается только корпус 1, который имеет отверстия для крепления клавиатуры. Блок клавиатуры
26 крепится к корпусу с помощью крепежного фланца 27 и четырех винтов 28. Между корпусом 1 и блоком
индикации и клавиатуры 26 устанавливается прокладка 29. Кабель заземления стойки индикации 30
присоединен к корпусу с помощью гайки 23 и резьбовой стойки корпуса (см. рисунок 2).
Таблица 3
Позиция* Наименование Стр. Обозначение
1 Корпус SM8105.04.000 СБ
2 Ножка ШТРХ.301555.001 СБ
3 Принтер 12 SM418.00.000 СБ
4 Блок датчика универсальный 23 SM416.04.000 СБ
5 Плата интерфейса 47 SM416.42.000 СБ
6 Кроссплата 50 SM514.75.000 СБ
7 Блок питания 52 AVW-OP100-3D
8 Плата процессорная 35 SM416.41.000 СБ
9 Выключатель SWR-41
10 Держатель предохранителя ДВП-4
6
