Интерфейс Ethernet
Статус : 1, коллизии : 0

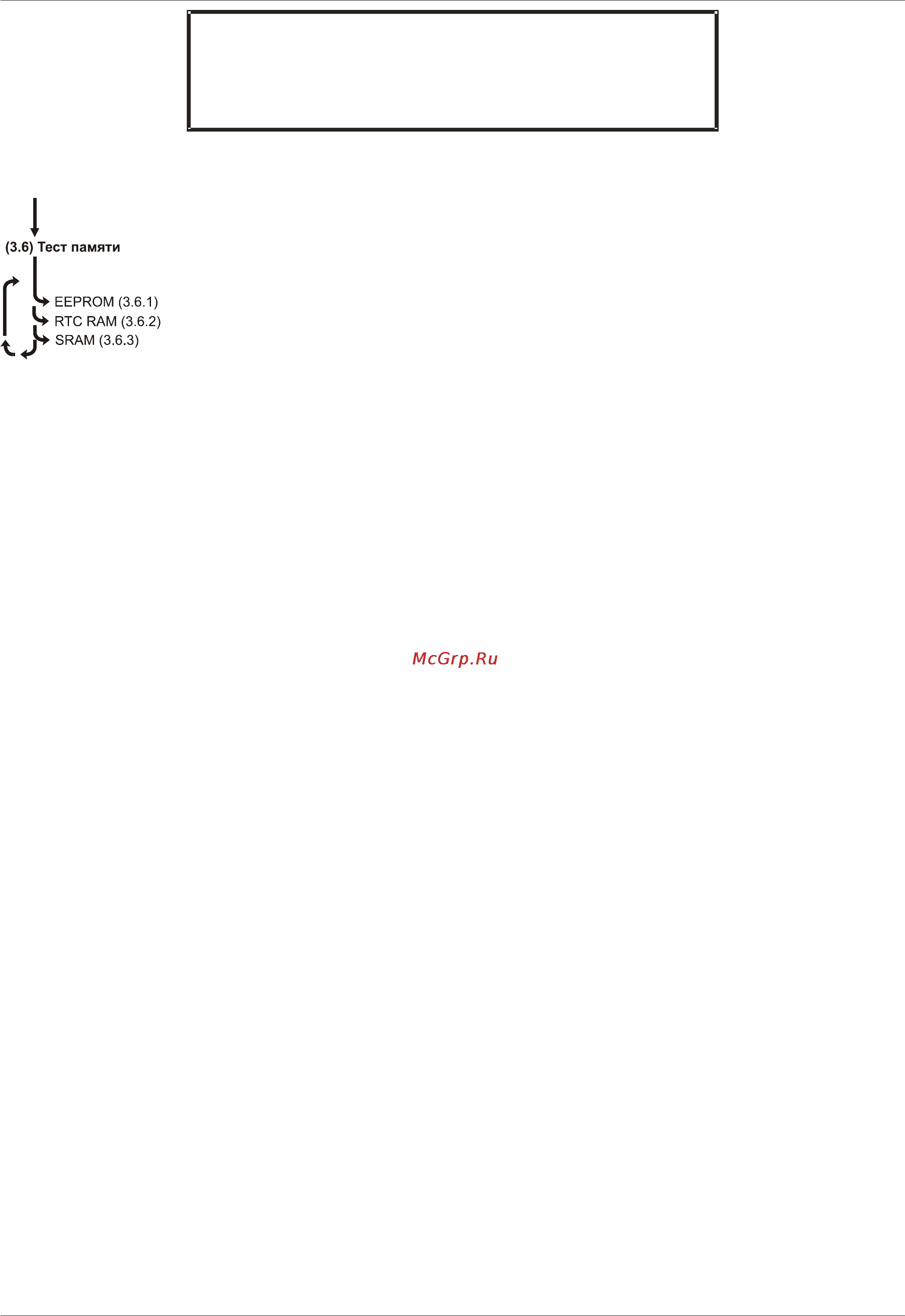

(3.6) Тест памяти
Предназначен для тестирования памяти весов.
(3.6.1) EEPROM
Осуществляется запись тестового значения и чтение его на совпадение для всего адресного
пространства внутреннего EEPROM процессора Atmega 128 / 2561 (см. Микросхема D3). В случае ошибки
указывается сбойный адрес. Данные, хранящиеся в EEPROM, сохраняются при условии, что EEPROM
работоспособна.
(3.6.2) RTC RAM
Осуществляется запись тестового значения и чтение его на совпадение для всего адресного
пространства RAM часов реального времени DS1307 (см. Микросхема D2). В случае ошибки указывается
сбойный адрес. Данные, хранящиеся в RAM RTC, сохраняются при условии, что RAM работоспособна.
(3.6.3) SRAM
С помощью этого теста проверяется работоспособность шины адреса и данных и самой SRAM. Тест
необходимо выполнить при установке новой платы или при появлении ошибки «Нет инициализации SRAM».
Данная ошибка возникает при чтении области памяти, где хранится признак инициализации SRAM, если
прочитаные данные неверны. Это означает, что произошел сбой, возможно вызванный пропаданием питания
SRAM или его пониженным номиналом. Признак инициализации SRAM - это последовательность из 16 байт,
которая хранится в области памяти с адреса 0х7FFFF до адреса 0х7FFF0 (для платы с увеличенной памятью
логика работы теста аналогична, распределение памяти рассмотрено в примечании).
Адресное пространство микросхемы SRAM (см. Микросхема D7) используется следующим образом.
Область с адреса 0 и до адреса 0х6540 используется под графический буфер этикетки, а также при тесте
Power Fault, поэтому тесты SRAM и Power Fault следует выполнять раздельно и в первую очередь тестировать
SRAM. Следующая область - БД товаров или товаров и сообщений (в зависимости от типа БД - см. (1.4)
Структура базы в Руководстве администратора). Оставшаяся область памяти до адреса 0х7FFF0 является
неиспользуемой. Область памяти с адреса 0х7FFF0 и до адреса 0x7FFFF содержит признак инициализации
SRAM, который был записан в SRAM после корректного выполнении теста и проверяется при каждом
включении SRAM. Карта памяти SRAM для вышеописанных случаев показана на рисунке 54.
