Весы ШТРИХ-ПРИНТ 4.5 Ремонтная документация Компания "ШТРИХ-М"
Узел печати

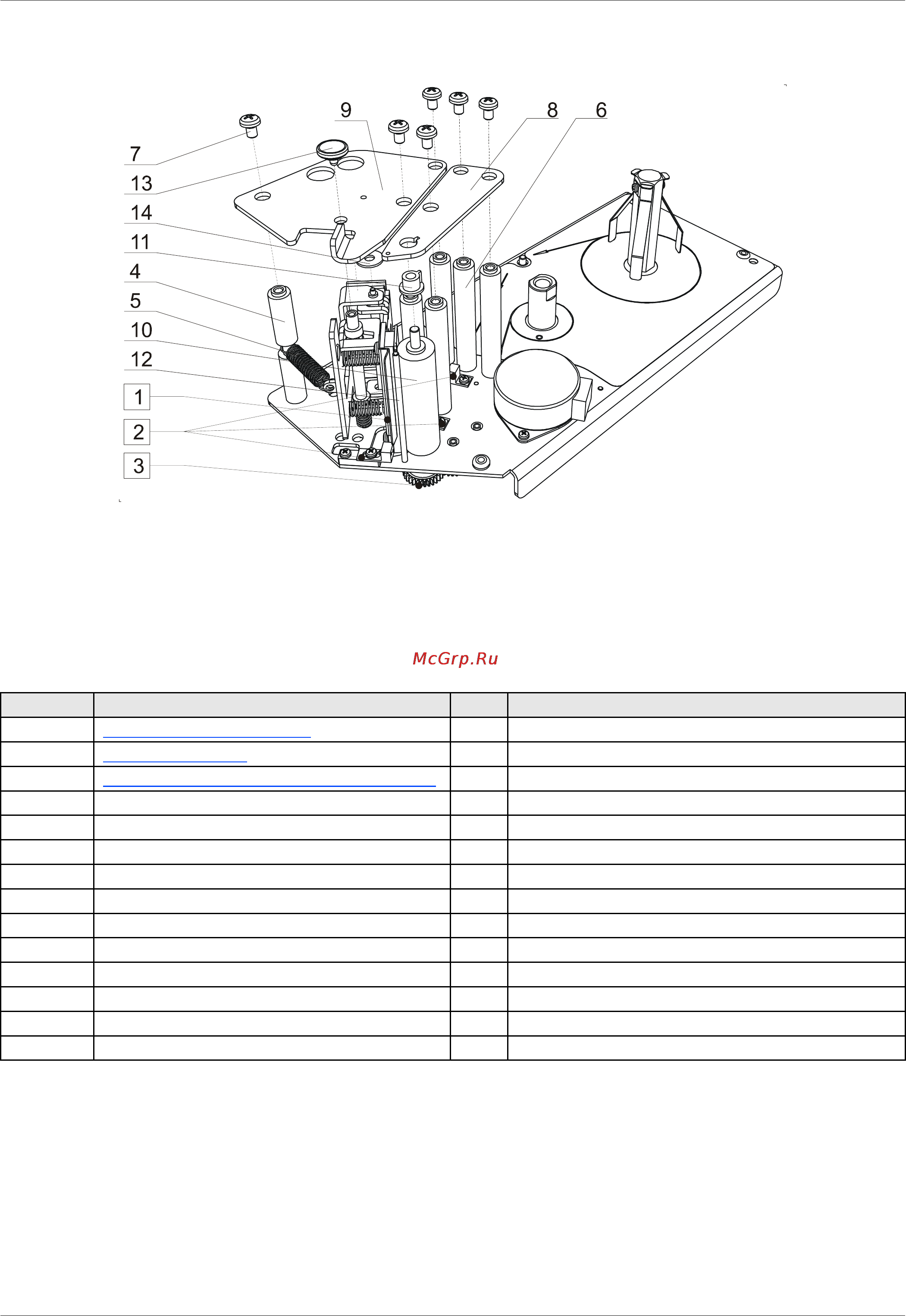

Рисунок 6
Узел печати (см. Рисунок 6) состоит из узла печатающей головки 1, оптических датчиков 2, привода узла печати
и приемного узла 3, стойки 4 с пружиной 5, пяти стоек 6, к которым с помощью шести болтов 7 привернуты
пластины 8 и 9, резинового валика тянущего 10, приводимого в движение приводом узла печати и подмотки
принтера 3 и установленного на подшипниках 11, а также ножа 12 и кнопки 13, осуществляющей открытие узла
печатающей головки 1. Шайба 14 одевается на стойку узла печатающей головки.
Таблица 7
Позиция Наименование Стр. Обозначение
1 Узел печатающей головки 14
2 Датчики принтера 17
3 Привод узла печати и подмотки принтера 18
4 Стойка SM302.99.112
5 Пружина рычага SM302.99.136
6 Стойка SM302.99.111
7 Болт ISO 7045 - M4 x 6 - 4.8 – H
8 Пластина 1 SM302.99.116
9 Пластина 2 SM302.99.115
10 Валик тянущий SM302.99.600СБ
11 Подшипник SM302.99.140
12 Нож SM302.99.117
13 Кнопка SM418.10.000aСБ
14 Шайба ГОСТ 6958-78 - 4.3 A
13
