4
ENGLISH ESPAÑOL DEUTSCH
FRANÇAIS
ITALIANO NEDERLANDS

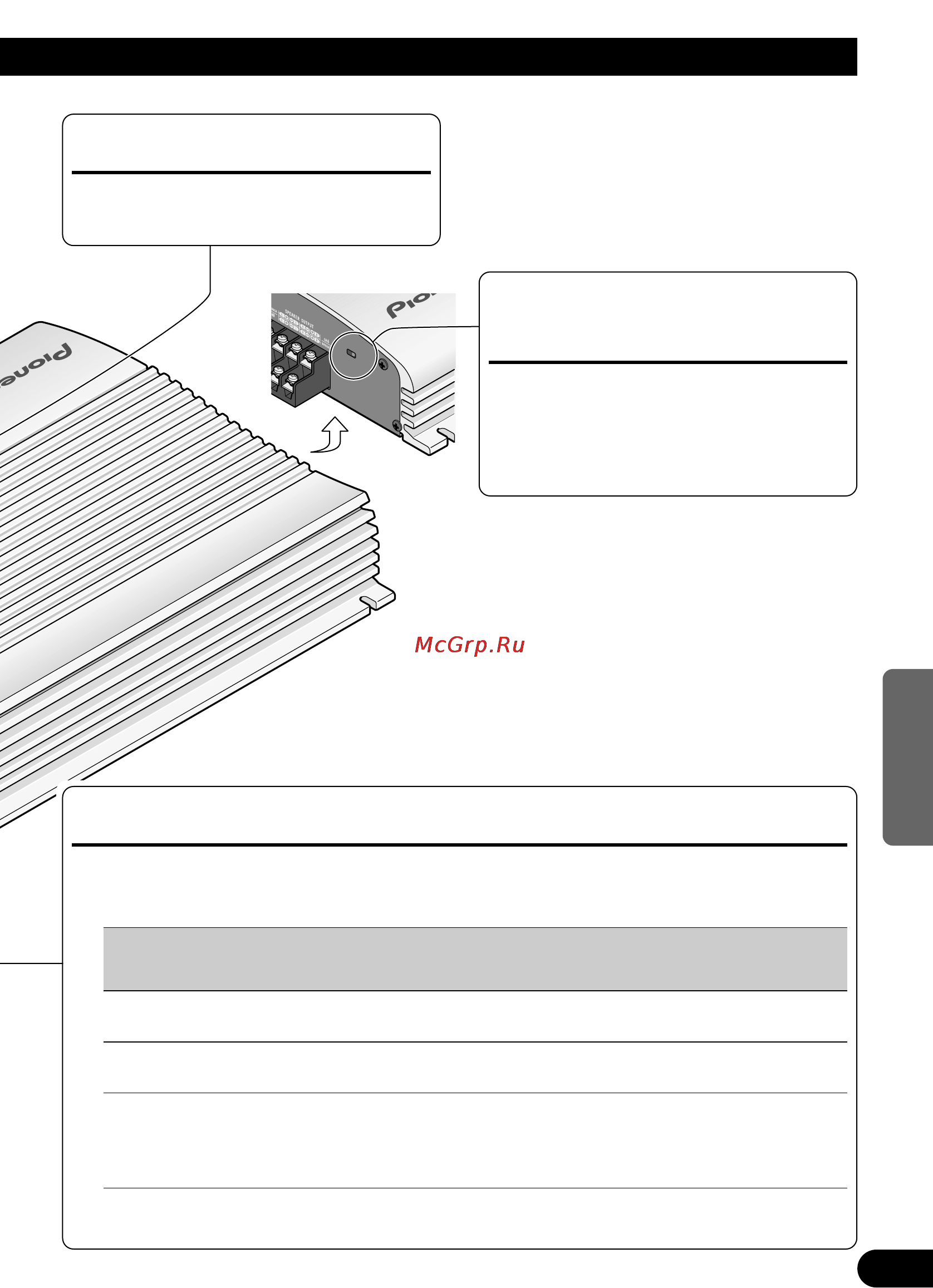

Témoin d’alimentation
Ce témoin s’éclaire lorsque l’amplifica-
teur est sous tension.
Interrupteur BFC (Commande de
fréquence de battement)
Si l’on entend un battement pendant que
l’on écoute une transmission MW/LW
(PO/GO) avec le stéréo de la voiture,
changer l’interrupteur BFC en utilisant
un petit tournevis standard de pointe.
Sélecteur LPF (Filtre passe-bas)/HPF (Filtre passe-haut)
Positionnez le sélecteur LPF/HPF comme indiqué ci-dessous en tenant compte de l’autora-
dio et du type du haut-parleur relié au connecteur de sortie.
Sélecteur Gamme des fréquences Type de haut- Remarques
LPF/HPF disponibles en sortie parleur
LPF (gauche) * — 40 à 120 Hz Haut-parleur Utilisez un haut-parleur
d’extrêmes graves d’extrêmes graves.
OFF (centre) Tout le spectre des fréquences Haut-parleur
pleine gamme
HPF (droite) * 40 à 120 Hz — Haut-parleur Choisissez cette position si
pleine gamme
les fréquences* très graves
sont inutiles compte tenu
des haut-parleurs utilisés.
* Reportez-vous au paragraphe “Commande de la fréquence de coupure”.
