![Pioneer GM-X564 [43/76] Schéma de raccordement](/img/pdf.png)
Pioneer GM-X564 [43/76] Schéma de raccordement
![Pioneer GM-X564 [43/76] Schéma de raccordement](/views2/1001773/page43/bg2b.png)
6
ENGLISH ESPAÑOL DEUTSCH
FRANÇAIS
ITALIANO NEDERLANDS

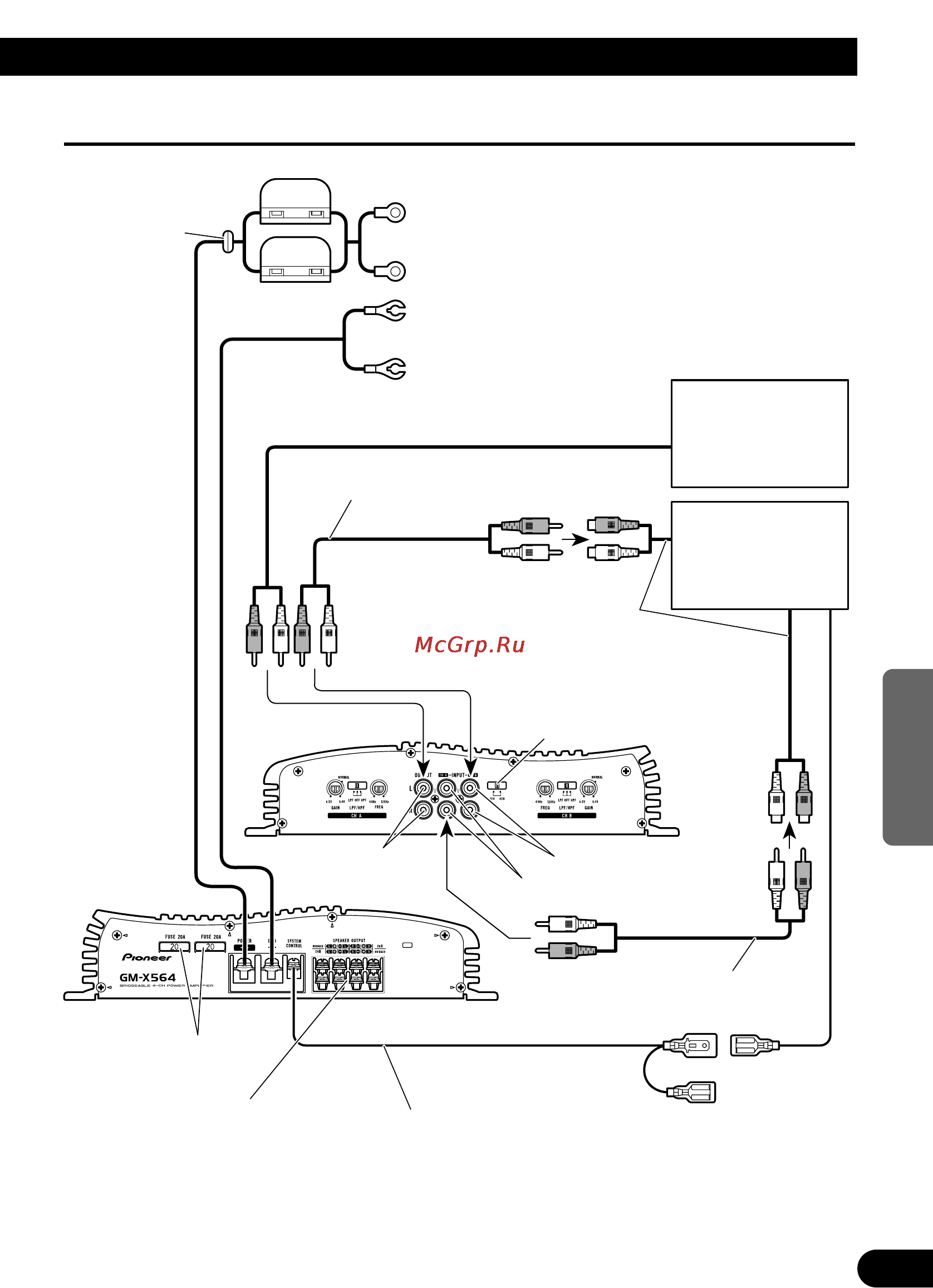

Schéma de raccordement
Passe-câble
caoutchouté
Entrée Cinch (RCA)
Câble rouge de liaison à la batterie [RD-223]
(vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de
la batterie.
Câble de masse (noir) [RD-223] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.
Amplificateur muni
de prises d’entrée
Cinch (RCA)
Prises Cinch (RCA)
de sortie de
l’autoradio
Prises d’entrée A Cinch (RCA)
Prise de sortie Cinch
(RCA)
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être
reliée à la prise de commande de l’antenne motorisée. Si l’autoradio ne
possède par de prise pour commande à distance de la mise sous tension,
reliez la fiche mâle à une borne d’alimentation en passant par le
contacteur d’allumage.
Fusible (30 A)
Fusible (30 A)
Le devant
Câbles de liaison munis de prises Cinch
(RCA) (vendus séparément).
Câbles de liaison munis de prises
Cinch (RCA) (vendus séparément).
Sortie extérieure
Si une seule prise d’entrée est utilisée, ne
branchez rien sur la prise d’entrée Cinch
B (RCA).
Borne des haut-parleur
Reportez-vous à la
section “Raccordement
des haut-parleurs et des
câbles”.
Fusible
(20 A) × 2
Sélecteur d’entrée
Dans le cas où deux voies sont appliquées
sur l’amplificateur, placez ce sélecteur sur
la position de gauche; dans le cas de
quatre voies, placez ce sélecteur sur la
position de droite.
Prises d’entrée B Cinch (RCA)
L’arrière
