![Pioneer GM-X564 [5/76] Power indicator](/img/pdf.png)
Pioneer GM-X564 [5/76] Power indicator
![Pioneer GM-X564 [5/76] Power indicator](/views2/1001773/page5/bg5.png)
4
ENGLISH ESPAÑOL DEUTSCH FRAN
ÇAIS
ITALIANO NEDERLANDS

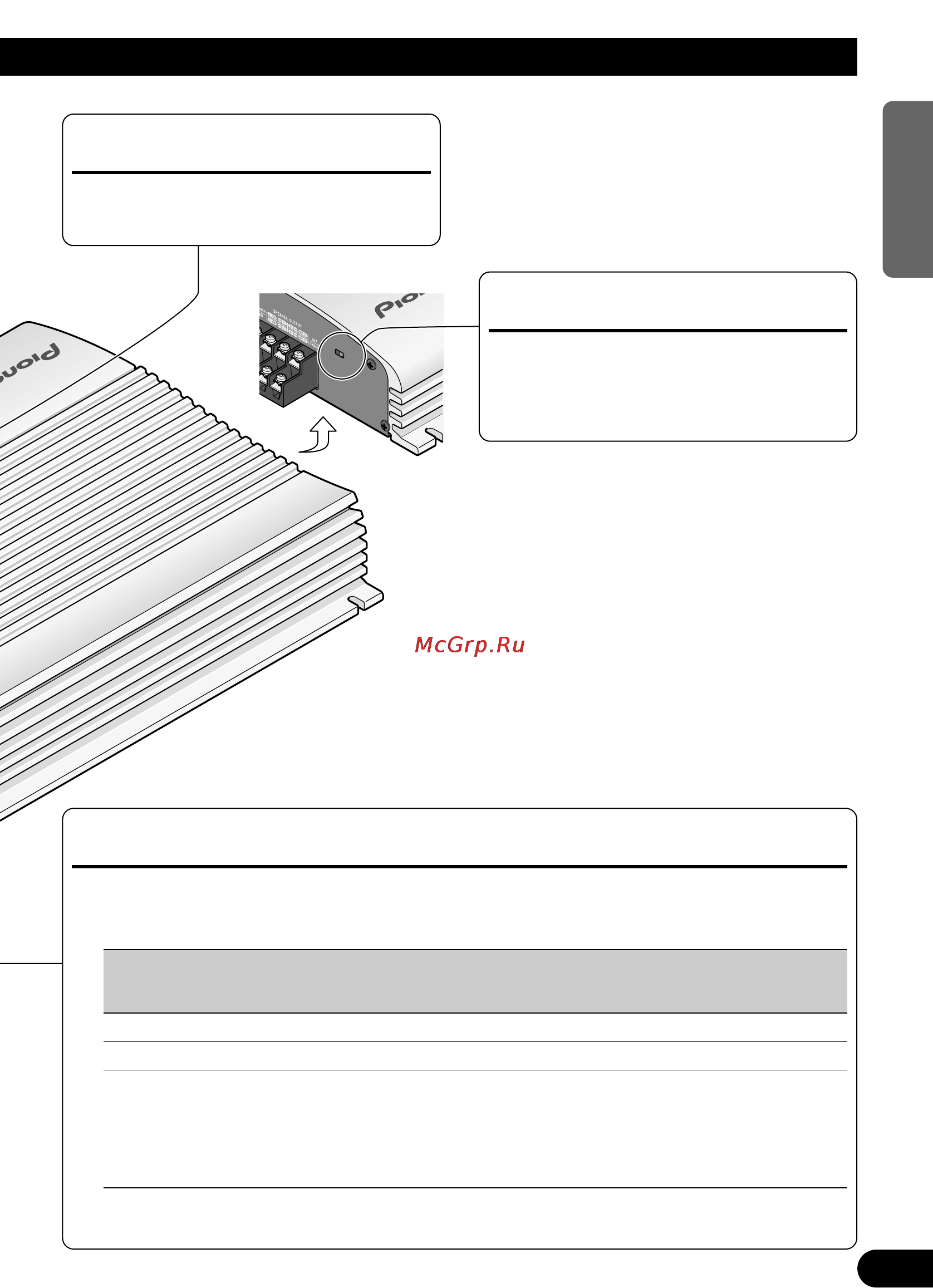

Power Indicator
The power indicator lights when the
power is switched on.
BFC (Beat Frequency Control) Switch
If you hear a beat while listening to an
MW/LW broadcast with your car stereo,
change the BFC switch using a small
standard tip screwdriver.
LPF (Low-Pass Filter)/HPF (High-Pass Filter) Select Switch
Set the LPF/HPF select switch as follows according to the type of speaker that is connected
to the speaker output connector and the car stereo system:
LPF/HPF Select Audio frequency range Speaker Remarks
Switch to be output Type
LPF (Left) * — 40 to 120 Hz Subwoofer Connect a subwoofer.
OFF (Center) Full range Full range
HPF (Right) * 40 to 120 Hz — Full range Use if you want to cut the
very low frequency range*
because it is not necessary
for the speakers you are
using.
* See the “Cut Off Frequency Control” section.
