Pioneer GM-X564 [69/76] Verbinden van de luidspreker aansluitingen
![Pioneer GM-X564 [69/76] Verbinden van de luidspreker aansluitingen](/views2/1001773/page69/bg45.png)
8
ENGLISH ESPAÑOL DEUTSCH FRAN
ÇAIS
ITALIANO
NEDERLANDS

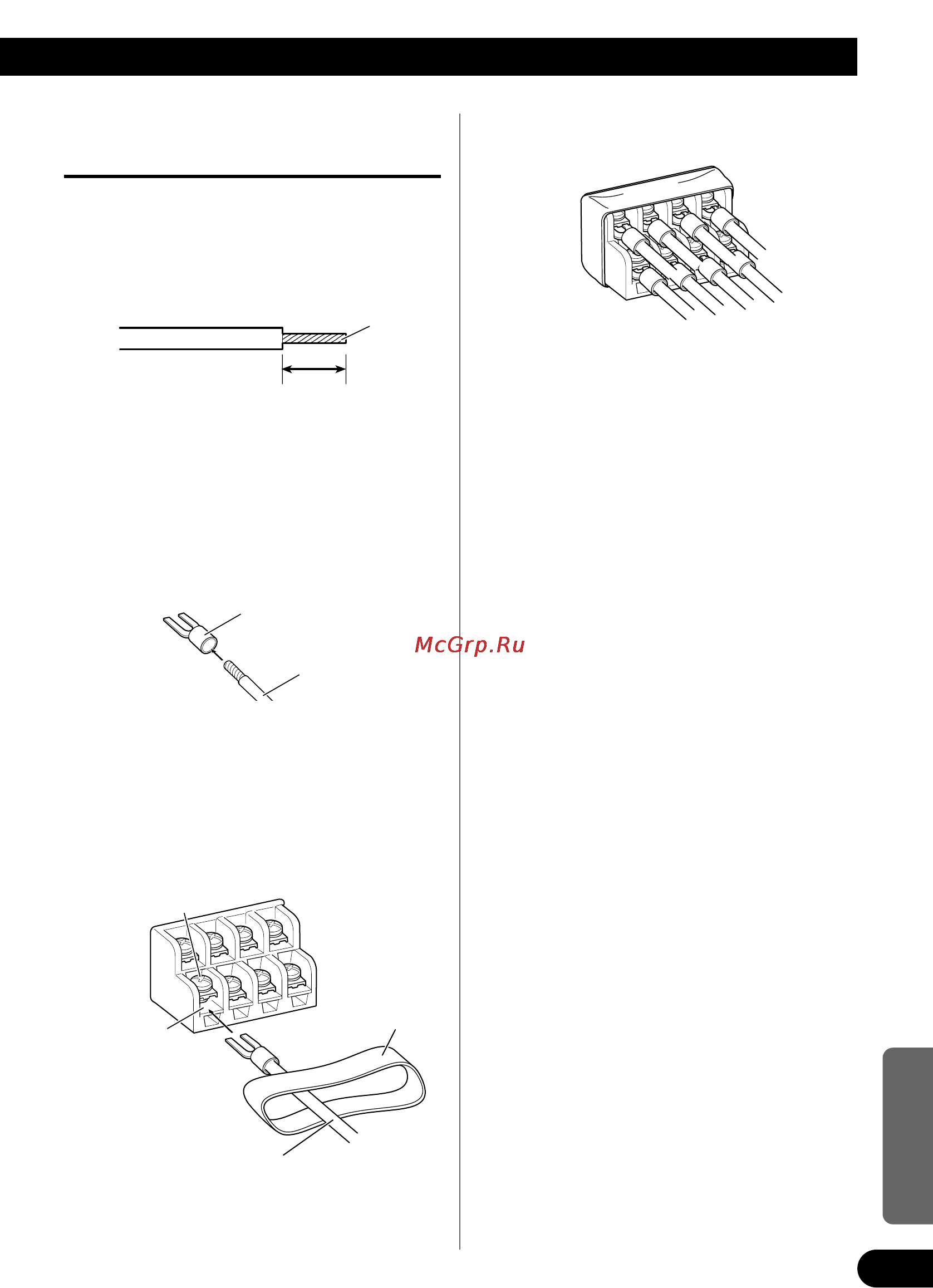

Verbinden van de luidspreker-
aansluitingen
1. Verwijder ongeveer 10 mm isolatie
van het uiteinde van de luidspreker-
draden met een tang, en draai de
draadstrengen ineen.
2. Bevestig verbindingsstukjes aan de
uiteinden van de luidspreker-
draden. De verbindingsstukjes zijn
niet bijgeleverd.
• Klem de verbindingsstukjes met een tangetje
aan de draden.
3. Verbind de luidsprekerdraden met
de luidsprekeraansluiting.
• Haal de draden door de aansluitingafdekking
en verbind de luidsprekerdraden.
• Zet de luidsprekerdraden goed met de
schroeven van de aansluiting vast.
4. Druk op de aansluitingafdekking.
10 mm
Ineendraaien
Aansluitpuntschroef
Luidspreker-
aansluitpunt
Luidsprekerdraad
Verbindingsstukje
Luidsprekerdraad
Aansluiting-
afdekking
