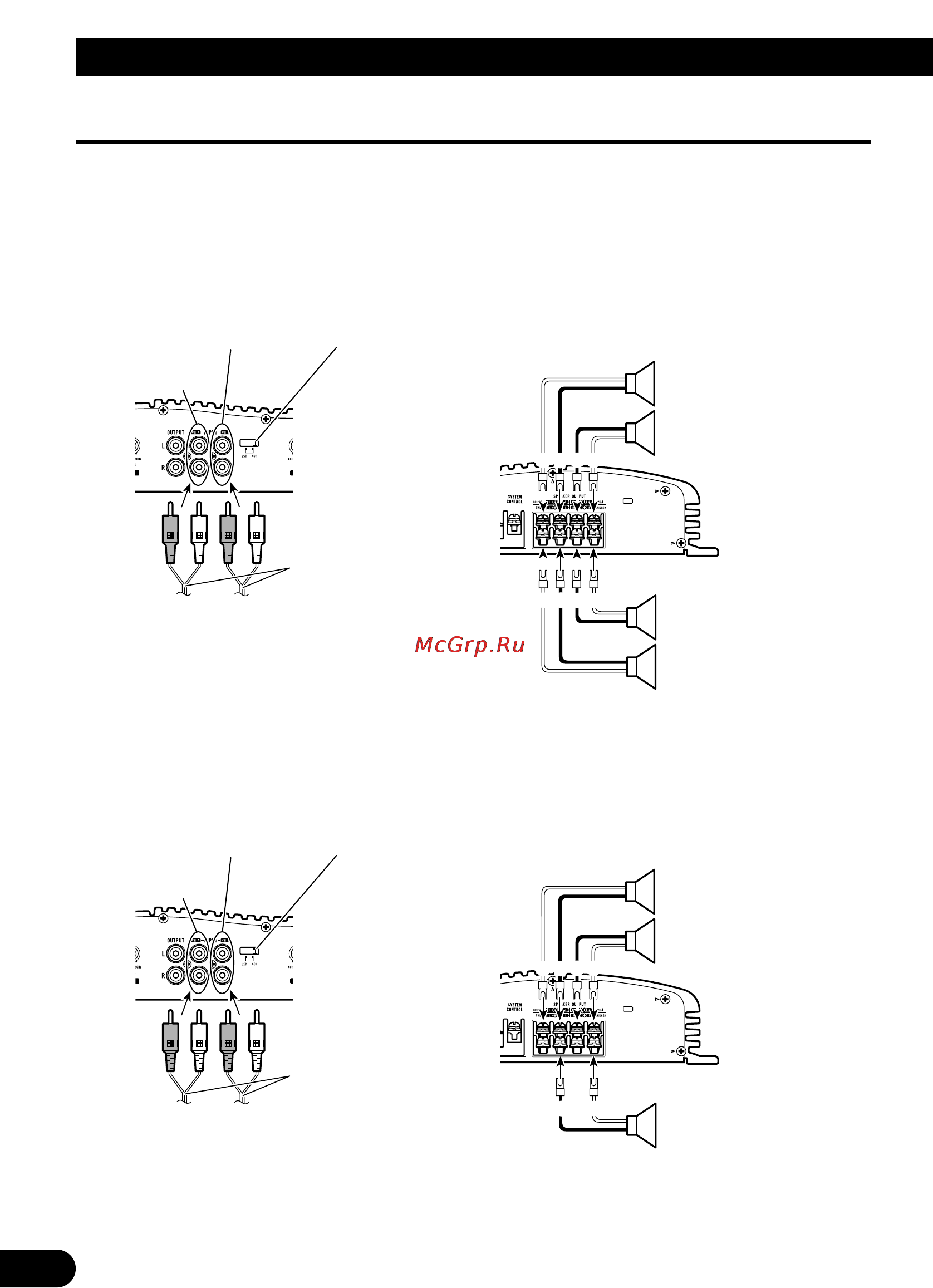

Come collegare gli altoparlanti ed i cavi di ingresso
Il modo di uscita dell’altoparlante può essere a quattro canali, a tre canali
(stereo + mono) e a due canali (stereo, mono). Colleja i fili dell’alpopar-
lanpe in giuspo modo secondo le norme di sicurezza sotto le riportate.
Modo a quattro canali
Modo a tre canali
+
+
≠
+
≠
≠
+
+
≠
+
+
≠
≠
≠
9
Come collegare l’unità
(Destra)
Uscita
dell’altoparlante B
(Sinistra)
(Sinistra)
Uscita
dell’altoparlante A
(Destra)
Selettore di ingresso
Per l’ingresso di due canali, far scorrere questo
selettore alla sinistra. Per l’ingresso di quattro
canali, far scorrere questo selettore alla destra.
Presa di ingresso A
tipo RCA
Presa di ingresso B tipo RCA
Cavi di connessione con
spine tipo RCA (venduti
separatamente)
Dall’impianto stereofonico della vettura (uscita RCA)
Se solo uno spinotto di ingresso viene utilizzato,
come nel caso di una sola uscita (uscita RCA) del-
l’impianto stereofonico della vettura, collegare lo
spinotto alla presa di ingresso A RCA, ma non colle-
gare nulla alla presa di ingresso B RCA.
Uscita
dell’altoparlante B
(Mono)
(Sinistra)
Uscita
dell’altoparlante A
(Destra)
Selettore di ingresso
Per l’ingresso di due canali, far scorrere questo
selettore alla sinistra. Per l’ingresso di quattro
canali, far scorrere questo selettore alla destra.
Presa di ingresso A
tipo RCA
Presa di ingresso B tipo RCA
Cavi di connessione con
spine tipo RCA (venduti
separatamente)
Dall’impianto stereofonico della vettura (uscita RCA)
Se solo uno spinotto di ingresso viene utilizzato,
come nel caso di una sola uscita (uscita RCA) del-
l’impianto stereofonico della vettura, collegare lo
spinotto alla presa di ingresso A RCA, ma non colle-
gare nulla alla presa di ingresso B RCA.
