Pioneer GM-X564 [46/76] Raccordement de l appareil
![Pioneer GM-X564 [46/76] Raccordement de l appareil](/views2/1001773/page46/bg2e.png)

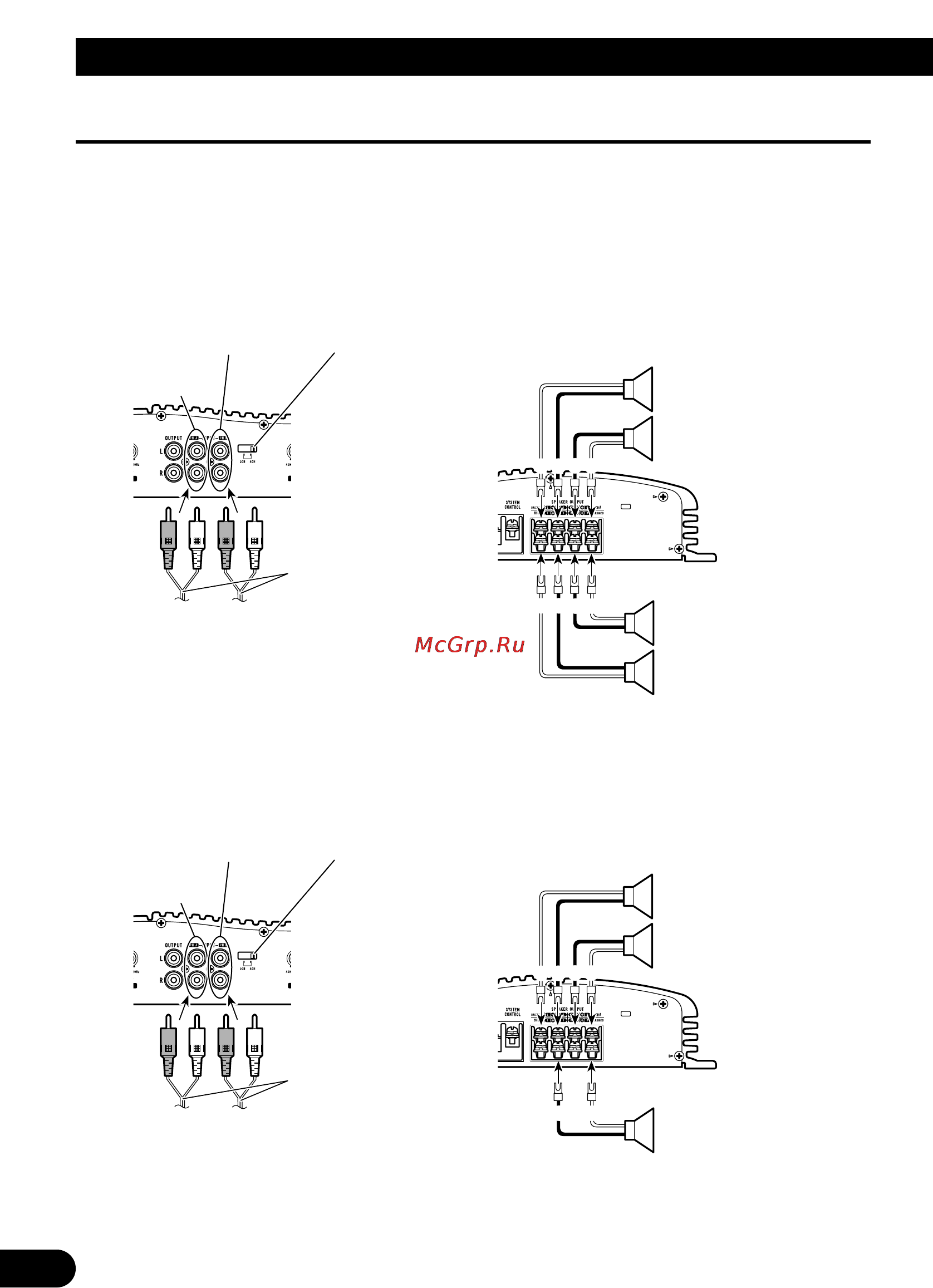

Raccordement des haut-parleurs et des câbles
Les haut-parleurs peuvent fonctionner selon trois modes: quatre voies, trois
voies (stéréo + mono) ou deux voies (stéréo, mono). Connecter les fils du
haut-parleur pour se conformer au mode suivant les figures cidessous.
Mode quatre voies
Mode trois voies
+
+
≠
+
≠
≠
+
+
≠
+
+
≠
≠
≠
9
Raccordement de l’appareil
(Droite)
Sortie haut-parleur B
(Gauche)
(Gauche)
Sortie haut-parleur A
(Droite)
Sélecteur d’entrée
Dans le cas où deux voies sont appliquées sur l’amplificateur,
placez ce sélecteur sur la position de gauche; dans le cas de
quatre voies, placez ce sélecteur sur la position de droite.
Prise d’entrée Cinch A
(RCA)
Prise d’entrée Cinch B (RCA)
Câbles de liaison munis
de prises Cinch (RCA)
(vendus séparément)
De l’autoradio (Sortie sur prises Cinch (RCA))
Si une seule prise d’entrée est utilisée, ce qui est le
cas lorsque l’autoradio stéréo ne possède qu’une
seule sortie (sortie sur prise Cinch (RCA)), branchez
cette prise à la prise d’entrée Cinch A (RCA) et ne
branchez rien sur la prise d’entrée Cinch B (RCA).
Sortie haut-parleur B
(Mono)
(Gauche)
Sortie haut-parleur A
(Droite)
Sélecteur d’entrée
Dans le cas où deux voies sont appliquées sur l’amplificateur,
placez ce sélecteur sur la position de gauche; dans le cas de
quatre voies, placez ce sélecteur sur la position de droite.
Prise d’entrée Cinch A
(RCA)
Prise d’entrée Cinch B (RCA)
Câbles de liaison munis
de prises Cinch (RCA)
(vendus séparément)
De l’autoradio (Sortie sur prises Cinch (RCA))
Si une seule prise d’entrée est utilisée, ce qui est le
cas lorsque l’autoradio stéréo ne possède qu’une
seule sortie (sortie sur prise Cinch (RCA)), branchez
cette prise à la prise d’entrée Cinch A (RCA) et ne
branchez rien sur la prise d’entrée Cinch B (RCA).
