Graco TRITON 308 [15/26] Снятие крышки жидкости и боковой крышки продолжение

Обслуживание

3A3932V 15

Снятие крышки жидкости и

боковой крышки (продолжение)

Обратная сборка

1. Очистите все детали и убедитесь в отсутствии

признаков износа или повреждения. Замените

детали в случае необходимости.

2. При необходимости, снова установите

фетровый увлажнитель (29) и боковую крышку

(31). Затяните винты (39) с усилием 3,1Н•м

(28 дюйм-фунтов).

3. Установите новые уплотнения шаров (24).

4. Установите крышки жидкости (32) на корпус (1).

Совместите монтажные отверстия (H) в крышках

жидкости с отверстиями в корпусе. Установите

винты (38) и затем затяните их в диагональном

порядке с равномерным усилием 13,6Н•м

(10 футофунтов).

5. Заново установите насос на крепления.

6. Снова подсоедините провод заземления и

шланги.

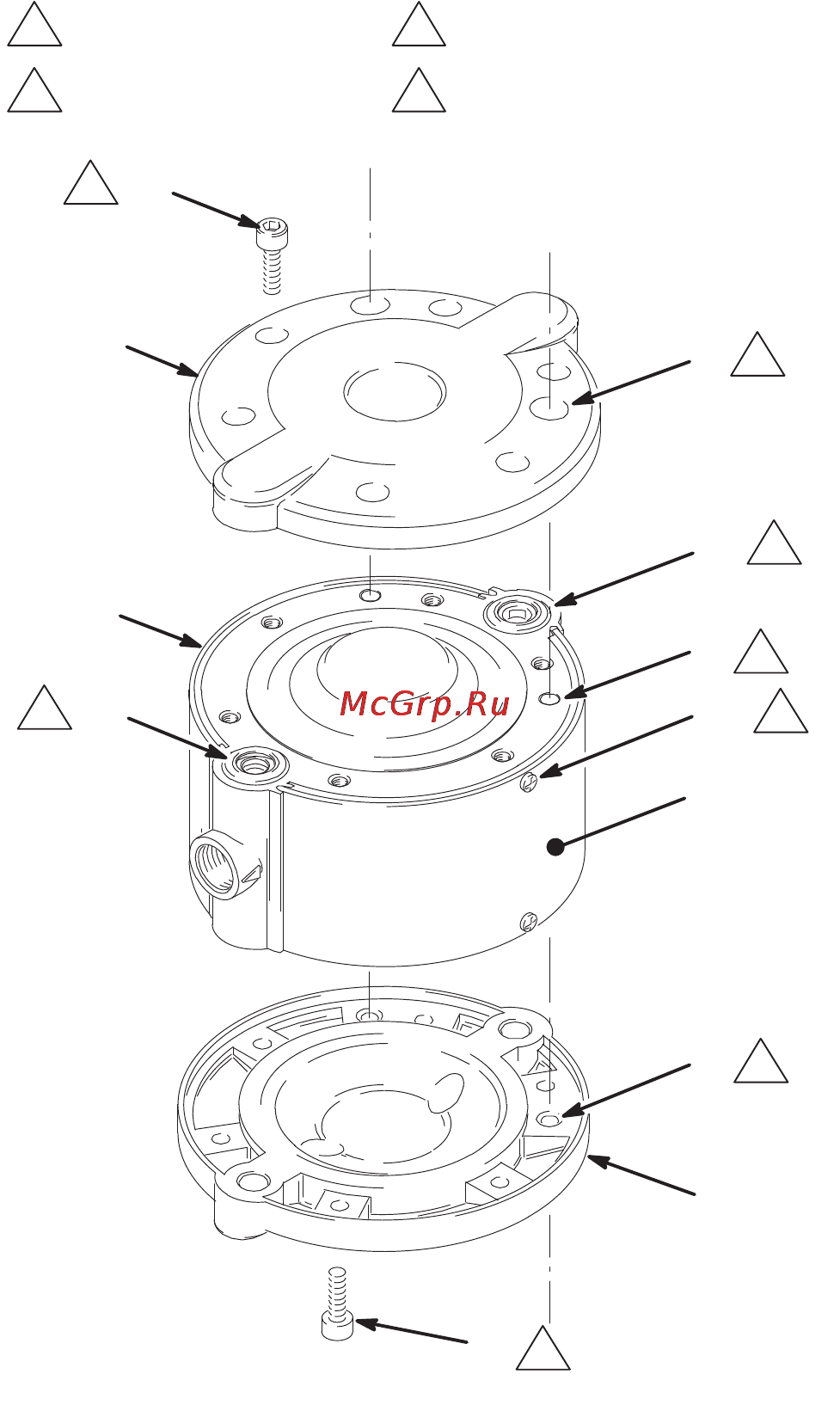

ИС.3

ti1031a

31, 29

1 3

СовмещениеСовмещ

Заменяйте уплотнения при

каждом снятии крышки (32).

3,1Н•м

(28 дюймофунтов)

13,6Н•м

(10футофунтов).
