Обслуживание
16 3A3932V
Ремонт шарового обратного
клапана
Необходимые инструменты
• Съемник для уплотнительных колец
Разборка
ПРИМЕЧАНИЕ. Имеется комплект для ремонта
шарового обратного клапана 245067. Детали,
входящие в комплект, отмечены двойным крестиком,
например (21
‡). Для получения наилучших
результатов используйте все входящие в комплект
детали.
1. Снимите крышки жидкости. См. стр. 14.
2. Снимите шаровые обратные клапаны на входе и
на выходе. Помните, что ориентация деталей
входного клапана отличается от ориентации
выходного клапана. См. Р
ИС.4.
ПРИМЕЧАНИЕ. Если седла клапанов на впуске (26)
трудно извлекаются, выколотите их с
противоположной стороны, используя для этого
бронзовый стержень и молоток.
3. Очистите все детали и убедитесь в отсутствии
признаков износа или повреждения. Замените
детали в случае необходимости.
Обратная сборка
1. Снова установите входные и выходные
запорные обратные клапаны на одной стороне
насоса. Входные и выходные клапаны
собираются по-разному. Устанавливайте детали
точно так, как показано на Р
ИС.4.
2. Свободно установите одну крышку (32) для
предотвращения выпадения шаровых
клапанов. См. стр. 14.
3. Переверните насос и установите шаровые
обратные клапаны так, как показано на рисунке.
4. Установите на место крышки жидкости. См.
стр. 14.

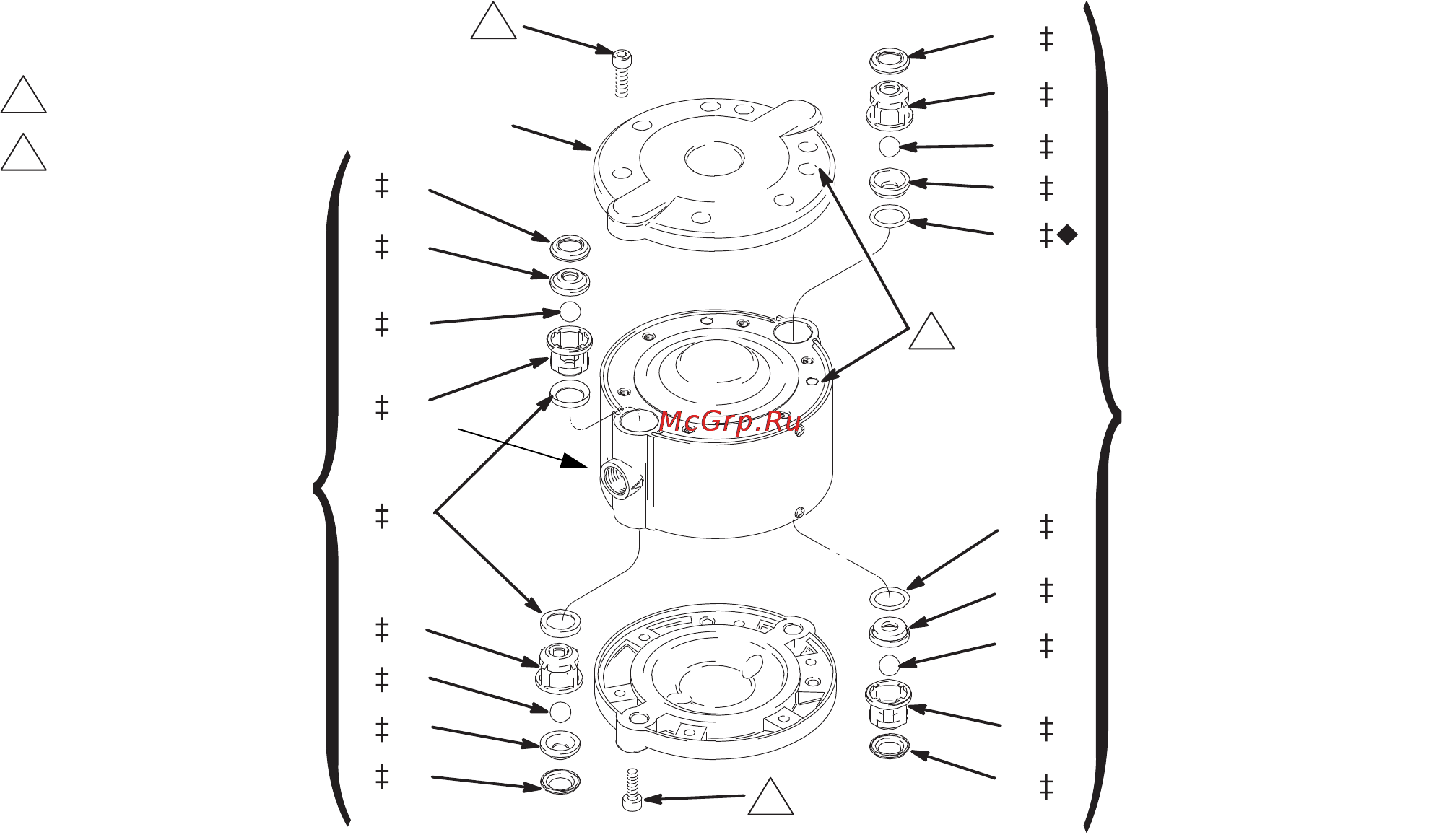

Р
ИС.4
1
2
1
1
2
21
21
22
23
24
24
25
26
27
27
24
23
21
27
24
27
21
26
25
32
ti1032a
13,6Н•м
(10футофунтов).
Совмещение
Выходные шаровые
обратные клапаны
Входные шаровые
обратные клапаны
