Обслуживание
3A3932V 17
Ремонт мембраны
Необходимые инструменты
• Болт M8
• Гайка M8
• Разводной гаечный ключ или тиски
ПРИМЕЧАНИЕ. Имеется комплект для ремонта
мембраны 245065. Детали, входящие в комплект,
отмечены звездочкой, например, (6*). Для
достижения наилучших результатов всегда меняйте
обе диафрагмы.
1. Снимите крышки жидкости. См. стр. 14.
2. Отверните одну диафрагму (6) с вала (5) рукой.
См. Р
ИС.5.
3. Наверните гайку M8 (A) на болт M8 Заверните
болт в вал (5) так, чтобы он вышел с другой
стороны Скрутите гайку вниз для блокирования
вала.
4. Удерживайте гайку при помощи разводного
ключа или тисков, чтобы вал не вращался.
Отверните другую диафрагму (6) рукой.
ПРИМЕЧАНИЕ. Если вы не можете снять вторую
мембрану, обратитесь к разделу Разборка вала для
ремонта на стр. 20.
Обратная сборка
1. От руки заверните до конца новые диафрагмы
(6*) на вал (5).
2. Замените уплотнения шарового клапана (24*) на
новые уплотнения из набора.
3. Установите на место крышки жидкости. См.
стр. 14.
ПРЕДУПРЕЖДЕН
Во избежание порезов при снятии диафрагмы
надевайте перчатки.

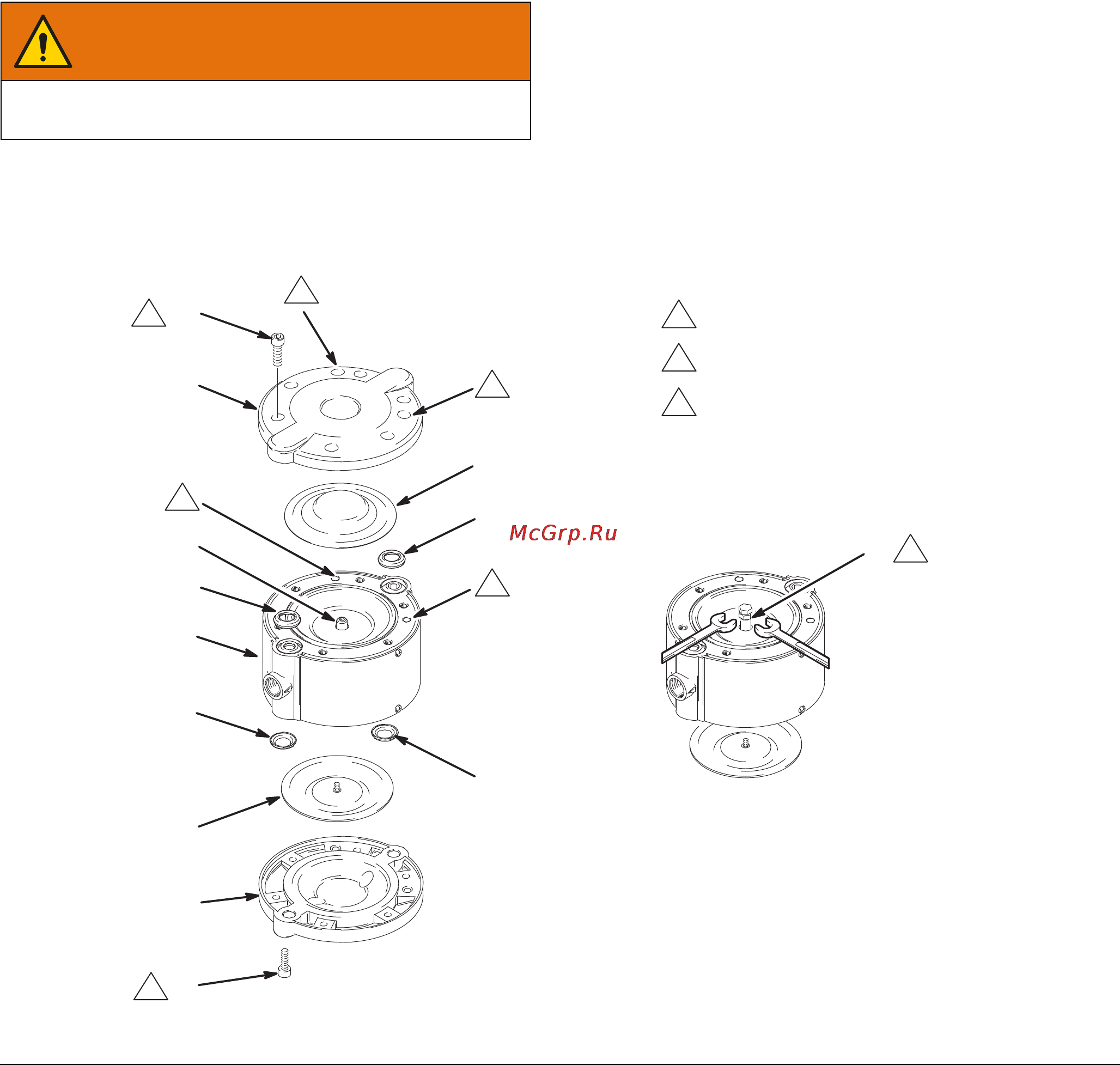

РИС.5
1
3
2
1
1
2
2
2
2
5
*6
6*
*24
*24
24*
24*
A
3
1
32
38
32
38
ti1033a
13,6Н•м (10футофунтов).
Совмещение
Используйте болт M8 и гайку для
предотвращения вращения вала.
