Установка
8 3A3932V

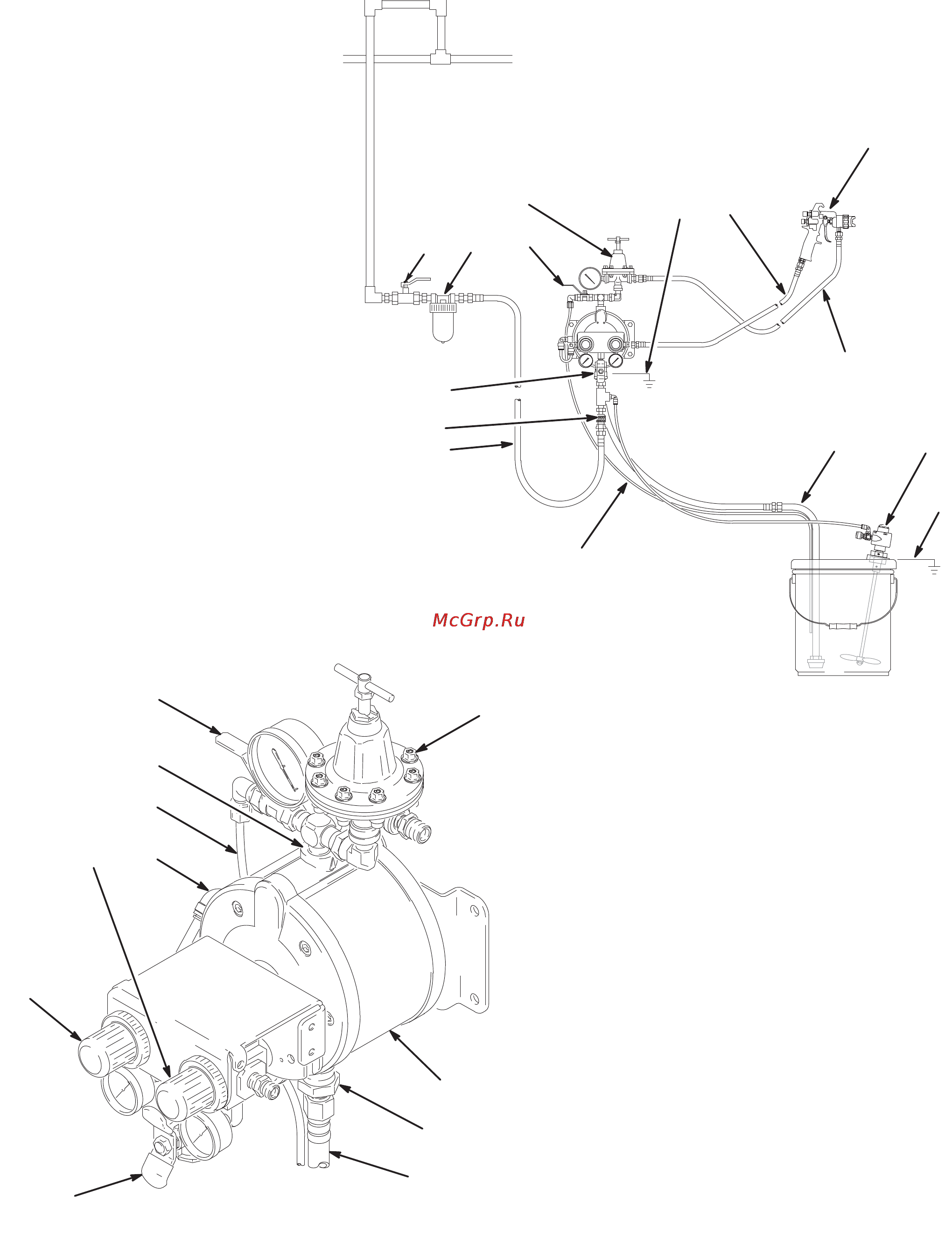

Показана система распыления большого объема и низкого давления, устанавливаемая на
стене
РИС.2
P
S
R
C
DE
Y
B
V
U
Y
K
J
H
L
ti1020a
ti1007a
A
H
J
K
L
M
N
T
B
F
G
ОБОЗНАЧЕНИЕ.
A Насос TRITON 308
B Главный воздушный клапан
стравливающего типа
(установка обязательна)
C Линия подачи воздуха
D Фильтр линии подачи воздуха
E Запорный клапан линии подачи воздуха
F Регулятор подачи воздуха к насосу
G Регулятор давления воздуха в
пистолете
(используется только в системах
распыления)
H Регулятор давления жидкости
(используется только в системах
распыления)
JКлапан слива/циркуляции
K Сливная трубка
L Трубка всасывания
M Впуск жидкости насоса
N Выпускное отверстие для жидкости
насоса
P Шланг жидкости (показан подключенным
к пистолету в системе распыления)
R Шланг подачи воздуха в пистолете
(используется только в системах
распыления)
S Распылительный пистолет (используется
только в системах распыления)
T Впускное воздушное отверстие насоса
U Перемешиватель (используется только
в системах распыления)
V Быстроразъем
ная муфта
