Обслуживание
18 3A3932V
Ремонт воздушного клапана
Необходимые инструменты
• Универсальный ключ 3 мм
• Плоскогубцы с удлиненными губками
• Инструмент для снятия стопорного кольца
• Съемник для уплотнительных колец
Разборка
ПРИМЕЧАНИЕ. Имеется комплект деталей для
ремонта воздушного клапана 245066. Детали,
входящие в комплект, помечены крестиком,
например (8
†). Для получения наилучших
результатов используйте все входящие в комплект
детали.
1. Снимите боковую крышку (31) и фетровый
увлажнитель (29).
2. Отверните четыре винта (36) и снимите крышку
воздушного клапана (17) и прокладку (16). См.
Р
ИС.7.
3. См. рис. 6. Отметьте ориентацию пластины
воздушного клапана (13) по отношению к
направлению выпуска жидкости с помощью
маркировки "POM". Вытащите пластину из
центрального корпуса (1). Снимите три
уплотнительных кольца (14, 15) и два
уплотнительных кольца (43) с пластины. См.
Р
ИС.7.
4. Снимите крышку воздушного клапана (12)
с центрального корпуса (1).
5. Снимите стопорные кольца (11) и заглушку (9)
с обеих сторон и сдвиньте каретку (7)
с центрального корпуса (1). Снимите два
уплотнительных кольца (8, 10) с каретки и
заглушки.
6. Очистите все детали и убедитесь в отсутствии
признаков износа или повреждения. Замените
детали в случае необходимости.

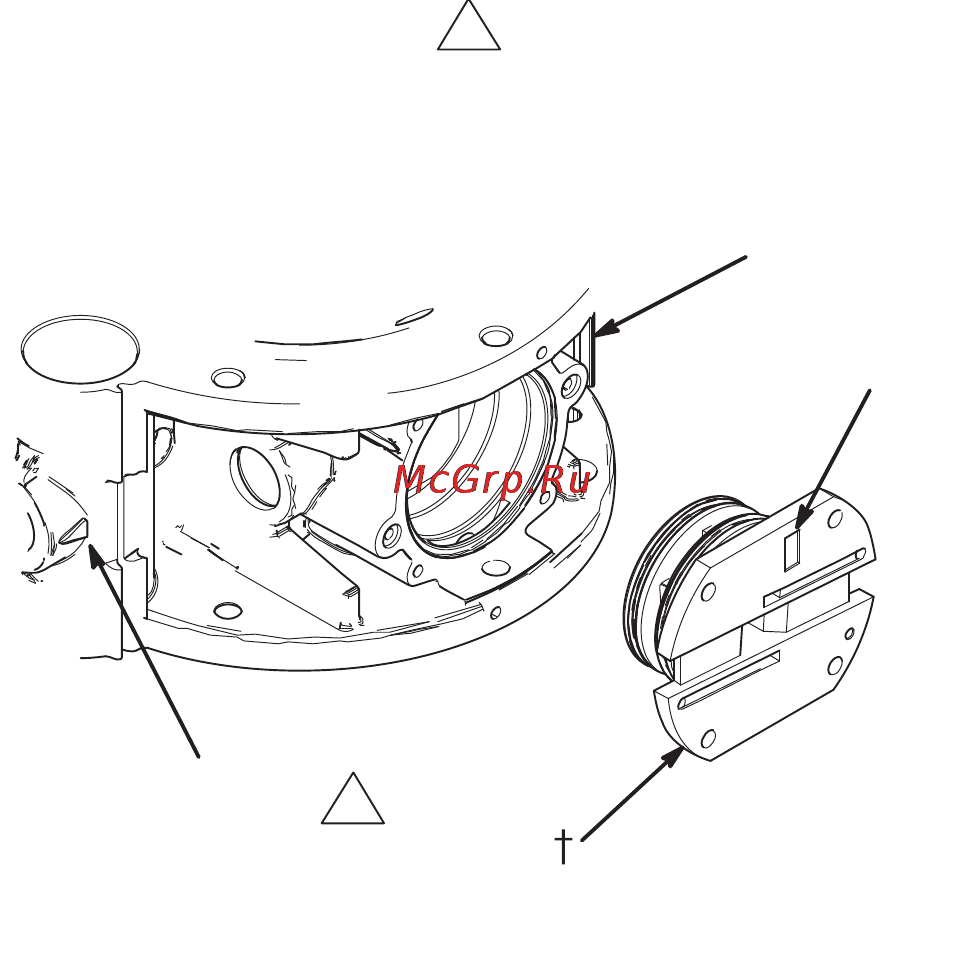

Р
ИС.6
ti15226a
1
13
1
1
Расположите маркировку
"POM" на пластине
воздушного клапана (см.
рис.), по отношению к
направлению выпуска
Направление
выпуска
маркировка
"POM"
