Обслуживание
3A3932V 19
Ремонт воздушного клапана
(продолжение)

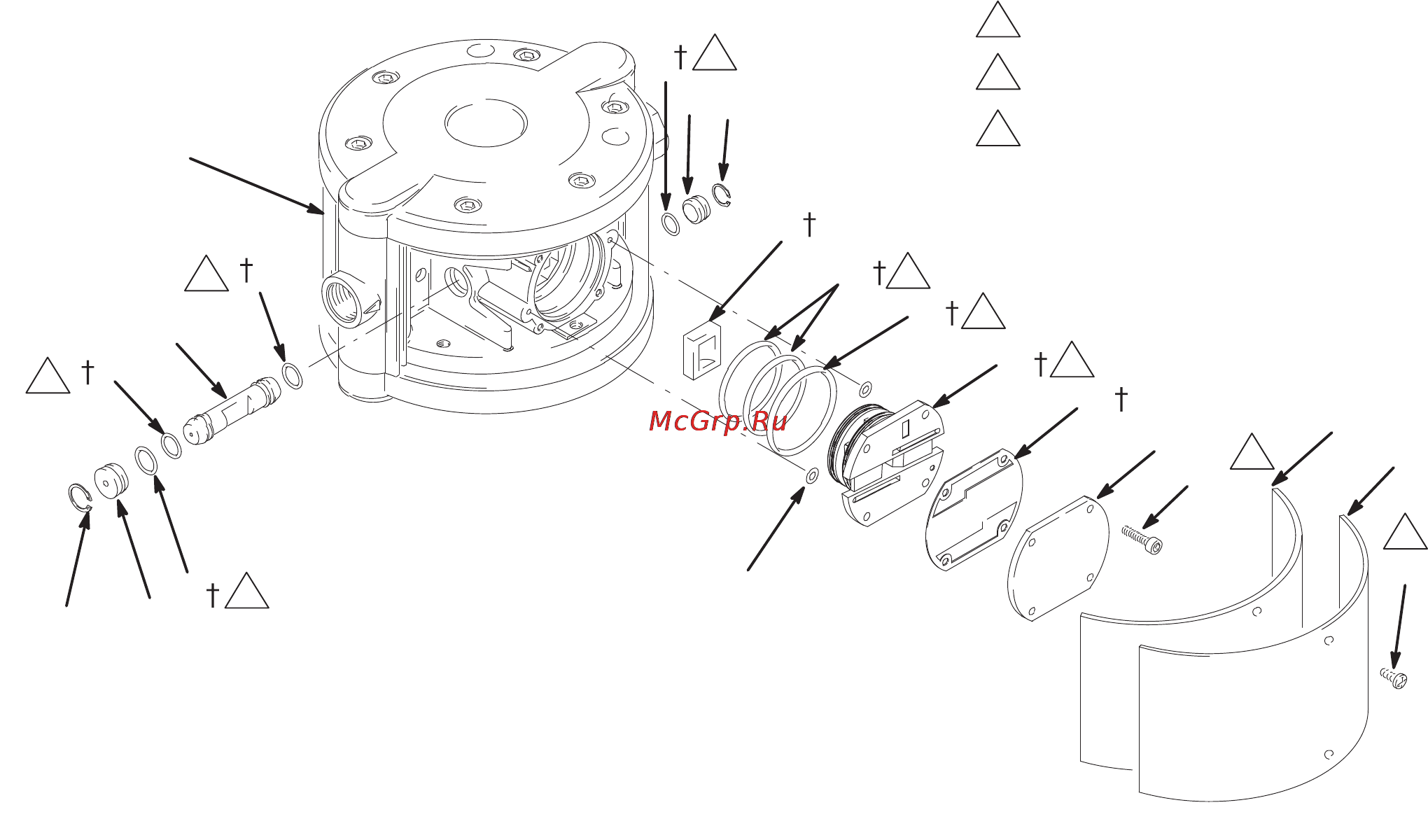

Обратная сборка
1. Смажьте уплотнительные кольца (8†) и
установите их на каретку (7). Сдвиньте каретку в
центральный корпус (1) так, чтобы выступ
смотрел наружу, как показано на Р
ИС.7.
2. Смажьте все уплотнительные кольца (10
†)
и установите их на заглушки(9). Для крепления
каретки (7) установите заглушки с каждой
стороны. Установите стопорные кольца (11) для
фиксации деталей на месте.
3. Установите крышку воздушного клапана (12
†)
в выступ каретки (7) так, чтобы открытая сторона
была направлена наружу.
4. Установите два уплотнительных кольца (43)
в ответную часть воздушного мотора.
5. Смажьте большое уплотнительное кольцо (15
†)
и два маленьких уплотнительных кольца (14
†)
и установите их на пластине воздушного
клапана (13
†). Совместите точку на пластине со
стрелкой на центральном корпусе (1) как
показано на Р
ИС. 6. Установите пластину в
корпус.
6. Установите прокладку (16
†). Отметьте ее
положение.
7. Установите на место крышку воздушного
клапана (17) и винты (36). Затяните винты с
усилием 3,1Н•м (28дюймофунтов).
8. Замените уплотнения шарового клапана (24
†)
новыми уплотнениями из набора.
9. Снова установите фетровый увлажнитель (29)
и боковую крышку (31). См. стр. 14.
Р
ИС.7
2
4
4
2
2
2
2
4
8
10
12
13
14
15
16
11
9
1
17
29
31
39
7
2
8
36
5
5
210
9
11
43
ti1044d
Смажьте клапан
3,1Н•м (28 дюймофунтов)
Совместить См. Р
ИС.6.
