ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
S
P
E
A
K
E
R
O
N
P
U
T
B
R
ID
G
E
D
R
L
4

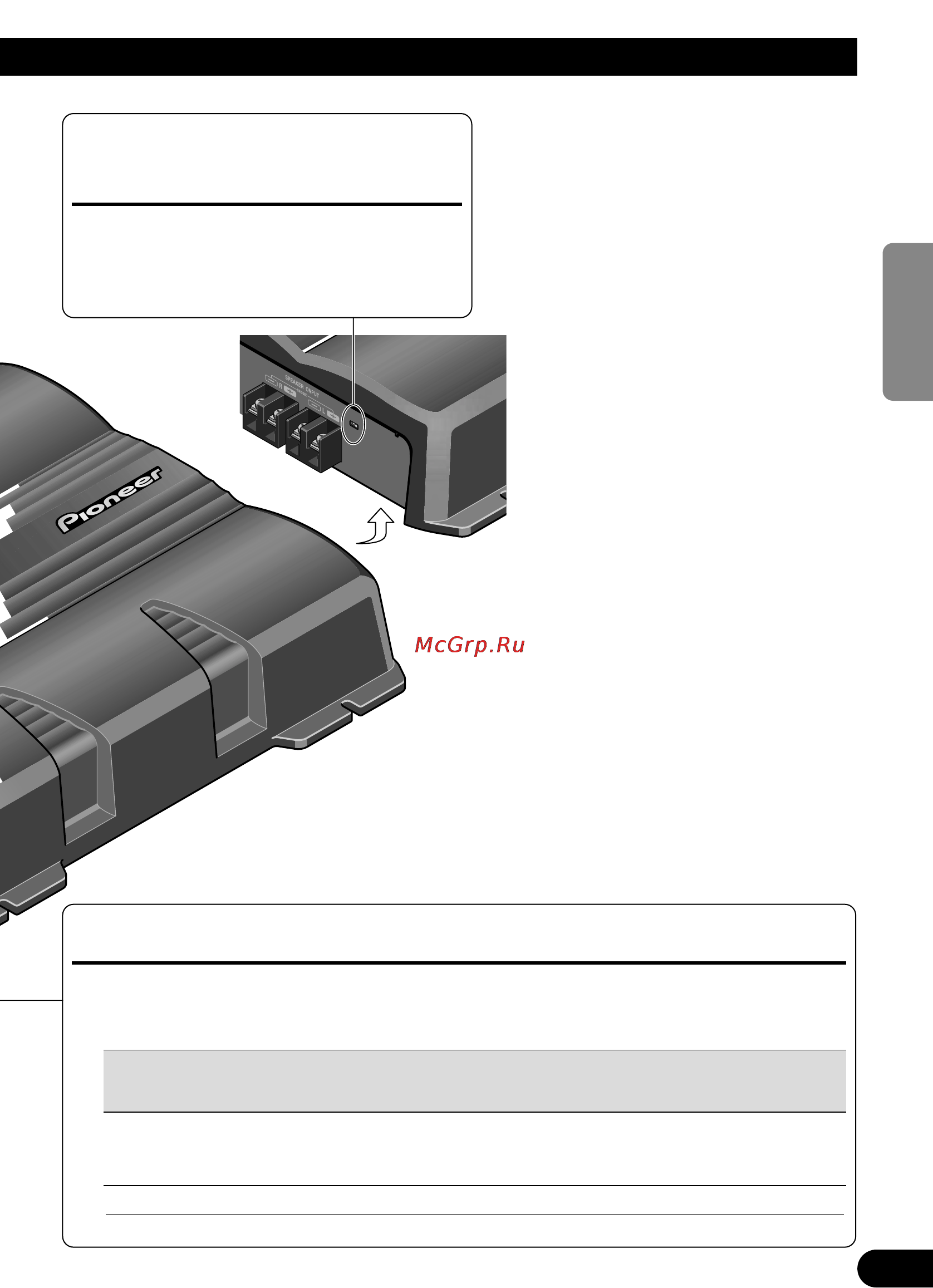

Interruptor de selección LPF (Filtro de paso bajo)
Ajuste el interruptor de selección LPF de la manera siguiente, de acuerdo al tipo de altavoz
que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:
Interruptor de Gama de frecuencia Tipo de Observaciones
selección LPF de audio a ser generada altavoz
LPF (derecha) Gama de frecuencia Altavoz de Conecte a un altavoz de
muy baja graves graves secundario.
secundario
OFF (izquierda) Gama completa Gama completa
Interruptor BFC (Control de la
frecuencia de batido)
Si escucha sonidos de batido mientras está
recibiendo una emisora de MW/LW con su
estéreo de automóvil, cambie el interruptor
BFC usando un destornillador pequeño.
