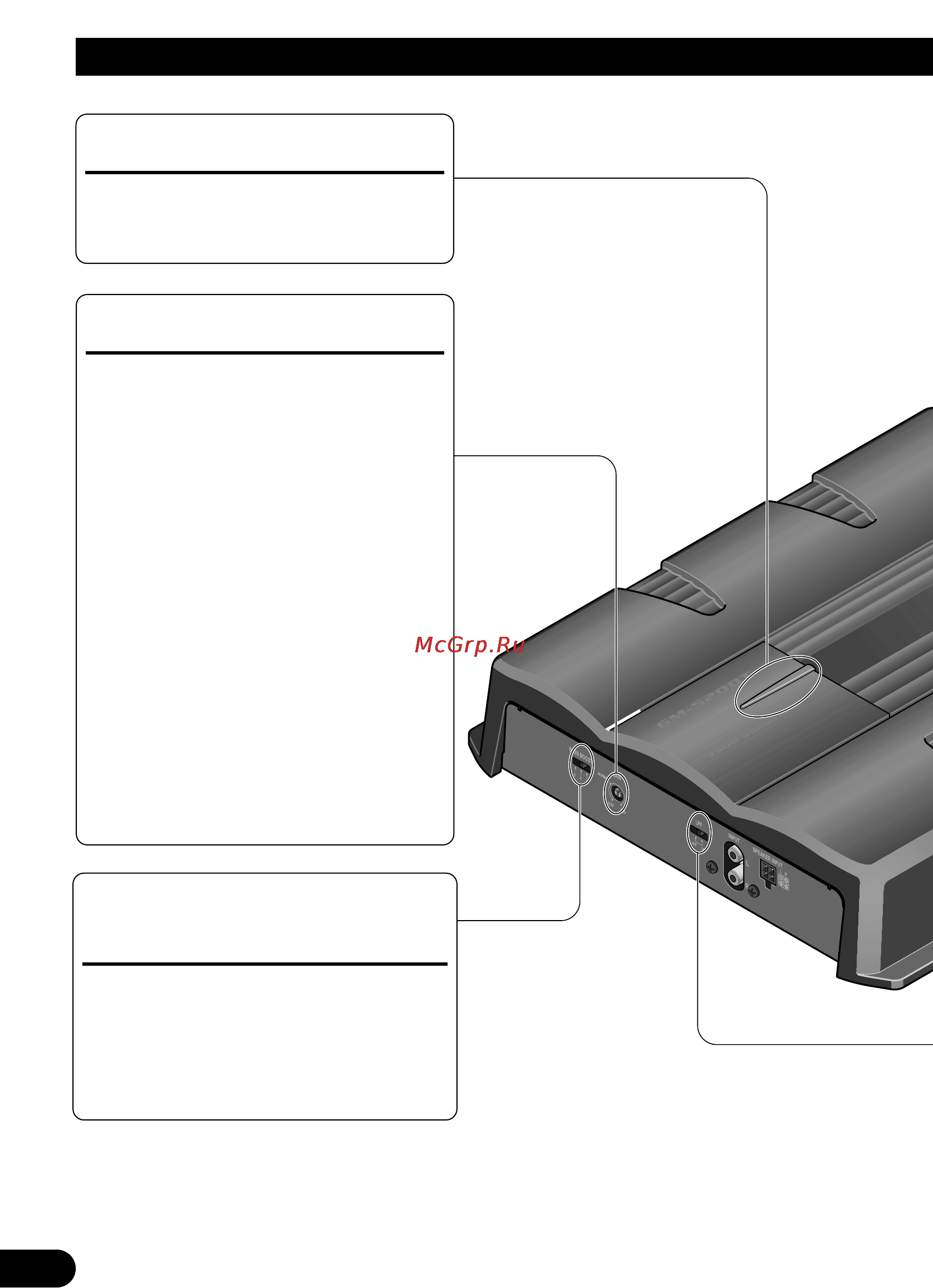

Regolazione di questa unità
Comando del guadagno
Se il livello sonoro continua a rimanere
troppo basso, anche alzando il volume
dello stereo utilizzato in concomitanza
con questo amplificatore di potenza,
ruotare in senso orario il comando del
guadagno ubicato sulla parte anteriore
dell’amplificatore. Se invece il suono si
distorce quando si alza il volume,
ruotare il comando del guadagno in
senso antiorario.
• In caso di uso in combinazione con un car
stereo dotato di presa di tipo RCA (uscita
standard di 500 mV) porre questo coman-
do sulla posizione NORMAL. In caso di
uso in combinazione con un car stereo
dotato di presa di tipo RCA con uscita
massima di 4 V, o più, regolare il livello in
modo che si adegui al livello di uscita del
car stereo.
• In caso di percezione di eccessivo rumore
durante l’uso dei terminali di ingresso
degli altoparlanti, ruotare il comando del
guadagno in senso antiorario.
Indicatore dell’alimentazione
L’indicatore dell’alimentazione viene
illuminato quando si attiva l’alimen-
tazione.
Selettore di commando del
livello di espansione dei bassi
Il comando del livello di espansione dei
bassi consente di amplificare nella
gamma da 0, 6 e 12 dB il livello sonoro
nei dintorni della frequenza selezionata
per mezzo del selettore di comando del
livello di espansione dei bassi stessi.
