Pioneer GM-5200T [5/85] English

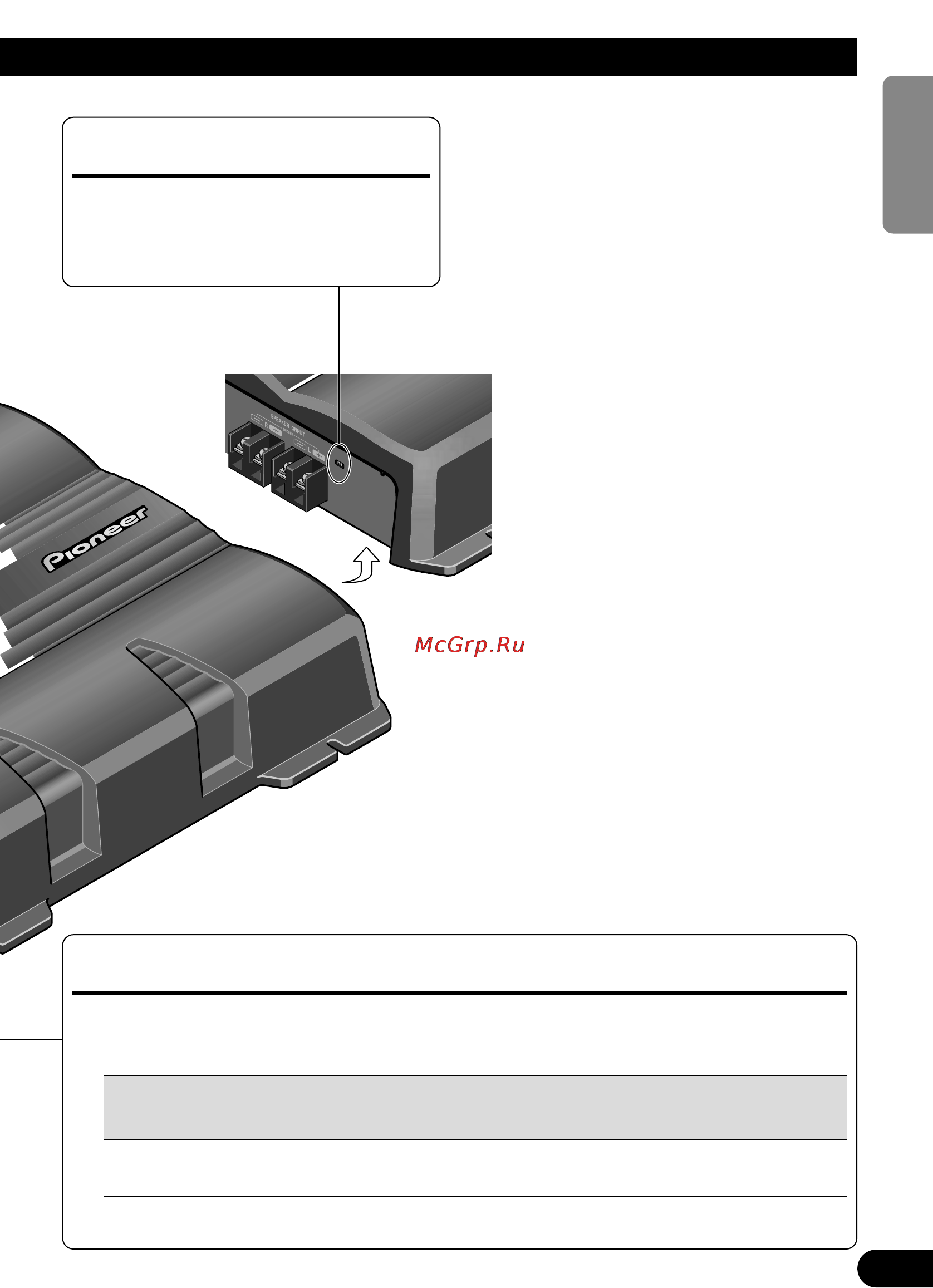

![Pioneer GM-5200T [5/85] English](/views2/1001962/page5/bg5.png)
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
4
S
P
E
A
K
E
R
O
N
P
U
T
B
R
ID
G
E
D
R
L
LPF (Low-Pass Filter) Select Switch
Set the LPF select switch as follows according to the type of speaker that is connected to the
speaker output connector and the car stereo system:
LPF Select Audio frequency range Speaker Remarks
Switch to be output Type
LPF (right) Very Low Frequency range Subwoofer Connect a subwoofer.
OFF (left) Full range Full range
BFC (Beat Frequency Control) Switch
If you hear a beat while listening to an
MW/LW broadcast with your car stereo,
change the BFC switch using a small
standard tip screwdriver.
