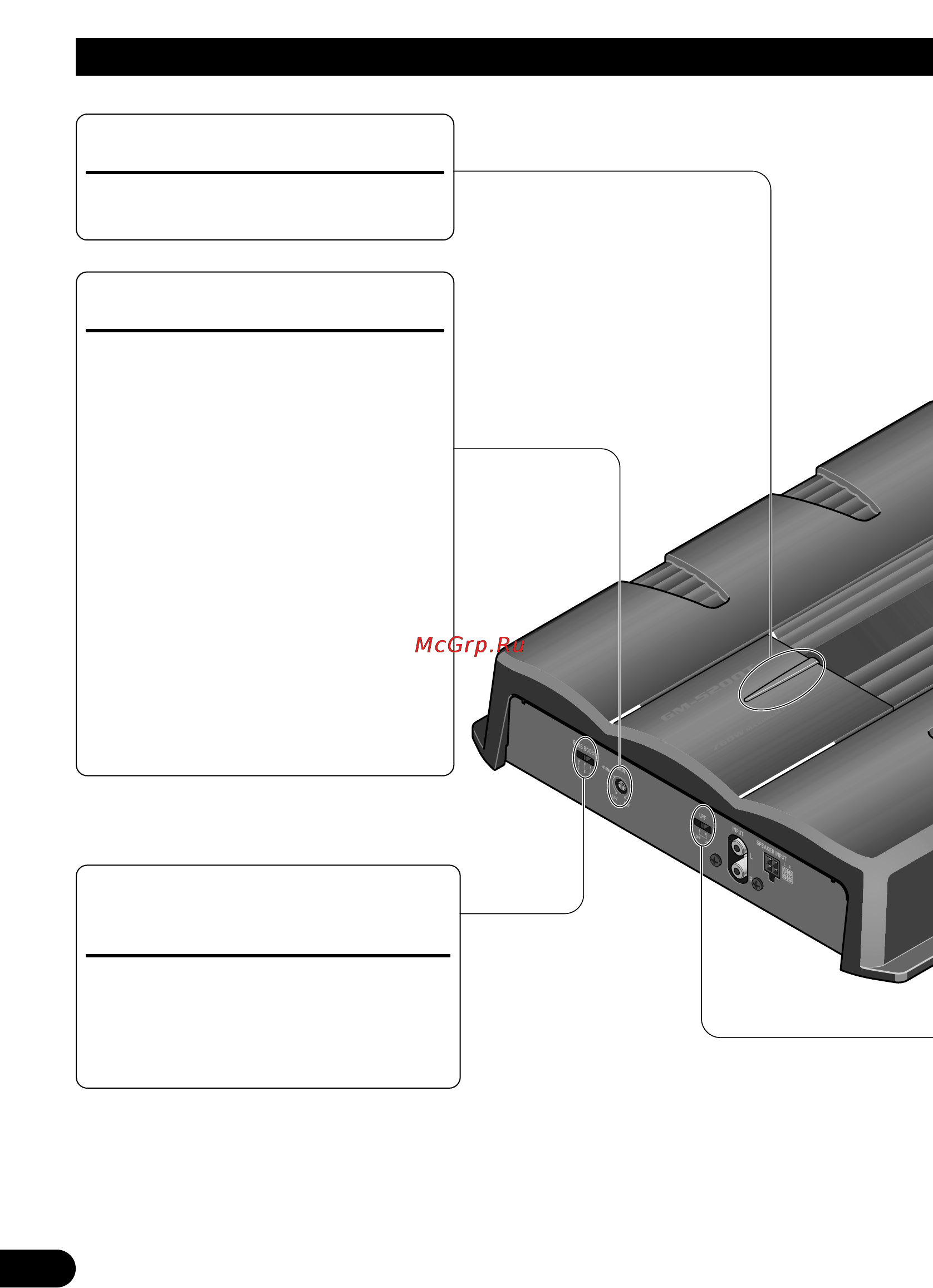

Instellen van dit toestel
Versterkingsregelaar
Draai de versterkingsregelaar op het
voorpaneel van de eindversterker naar
rechts indien de weergave te zacht
klinkt, zelf wanneer het volume is
verhoogd met de auto-stereo die u met
deze eindversterker gebruikt. Draai de
versterkingsregelaar naar links indien
het geluid vervormt wanneer het volume
wordt verhoogd.
• Wanneer u een auto-stereo gebruikt met
RCA (standaard uitgangsspanning 500 mV),
dient u de NORMAL stand in te stellen.
Wanneer u een Pioneer auto-stereo met
RCA gebruikt, met een maximale
uitgangsspanning van 4 V of meer, dient u
het niveau aan te passen aan het
uitgangsniveau van de auto-stereo.
• Wanneer u te veel ruis hoort bij het
gebruik van de
luidsprekeringangsaansluitingen, moet u
de versterkingsregelaar naar links draaien.
Spanningsindicator
De spanningsindicator licht op wanneer
de spanning wordt ingeschakeld.
Versterkingsniveauschakelaar
van de lage tonen
De versterkingsniveauschakelaar van de
lage tonen kan het niveau versterken
rond de frequentie die is gekozen met de
frequentieschakelaar voor de versterking
van de lage tonen met 0, 6, of 12 dB.
