ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
6

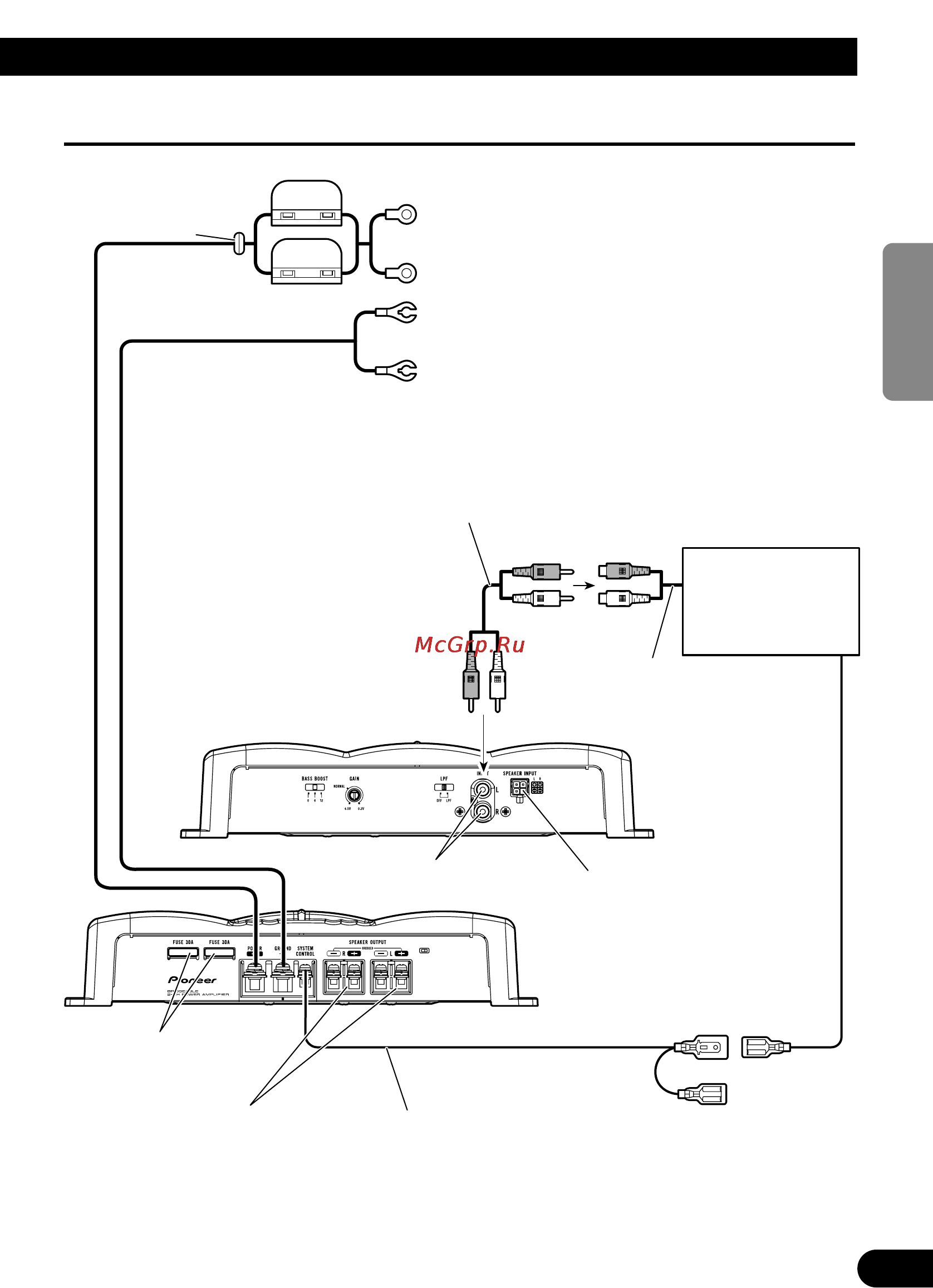

Diagrama de conexión
Fusible (30 A)
Fusible (30 A)
Ojal
Cable de batería rojo especial [RD-223]
(en venta por separado)
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplifi-
cador al terminal positivo (+) de la batería.
Cable de puesta a tierra (negro) [RD-223]
(en venta por separado)
Conecte a una carrocería metálica o chasis.
Fusible (30 A)
× 2
Estéreo de
automóvil con
tomas con conector
de salida RCA
Salida externa
Conexión de cables con los
enchufes de conector RCA
(en venta por separado).
Tomas de conector de entrada RCA
Terminal de entrada de altavoz
Vea la sección “Uso de la entrada
de altavoz”.
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto
de sistema del equipo estéreo para automóvil (SYSTEM REMOTE
CONTROL). El terminal hembra puede ser conectado al terminal de
control del relé de antena. Si el estéreo de automóvil no tiene un
terminal de control remoto del sistema, conecte el terminal macho al
terminal de alimentación a través del interruptor de encendido.
Terminal de salida de altavoz
Vea la sección “Conexión de
los cables de altavoces” para
las instrucciones de conexión
del altavoz.
Lado delantero
Lado trasero
