3

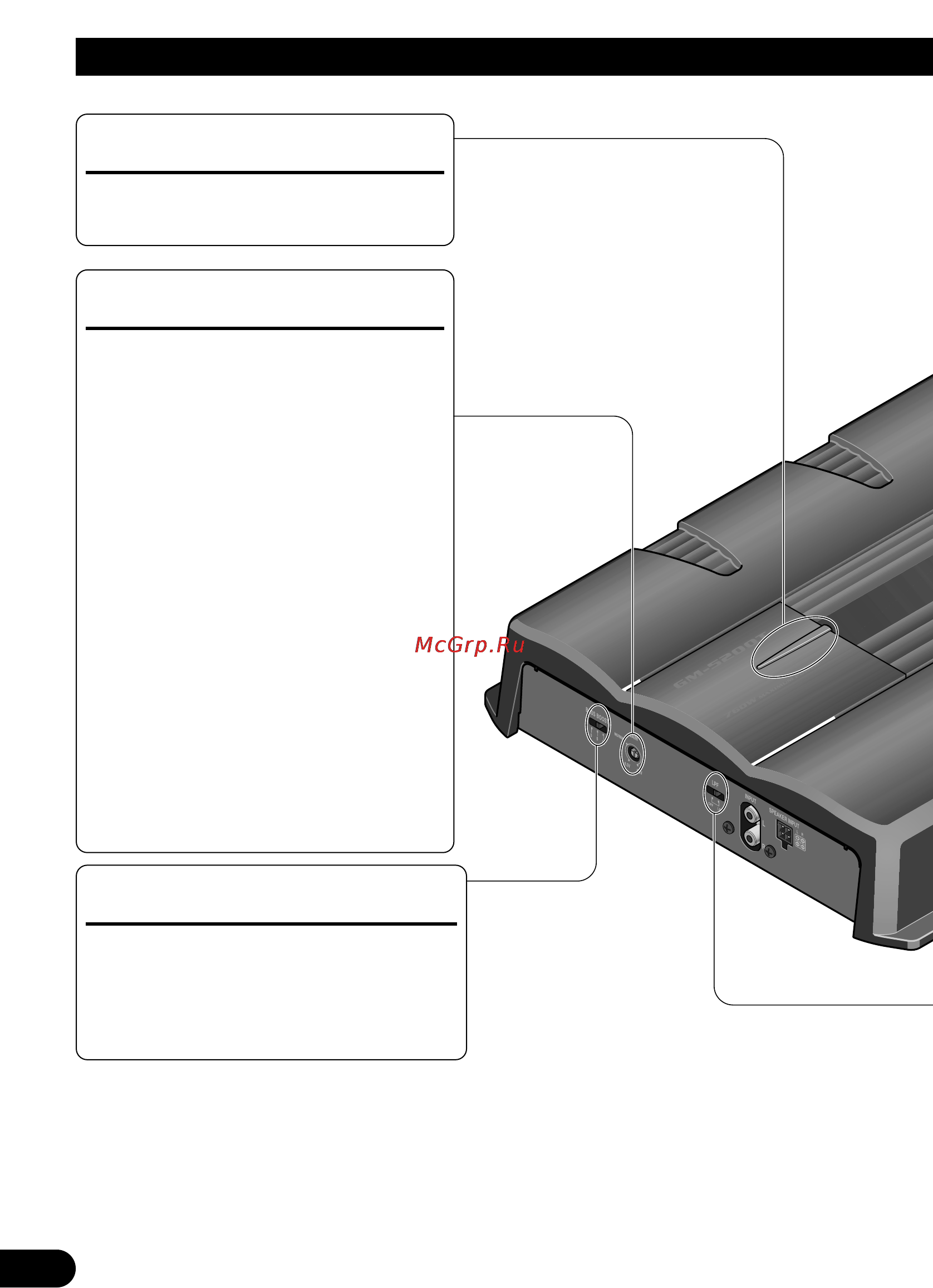

Einstellen dieses Geräts
Verstärkungsregelung
Wenn die Lautstärke zu schwach ist,
selbst wenn der Lautstärkeregler der
zusammen mit diesem Leistungsver-
stärker verwendeten Auto-Stereo-
Anlage aufgedreht wird, drehen Sie den
Verstärkungsregler an der Frontseite des
Leistungsverstärkers im Uhrzeigersinn.
Falls Klangverzerrungen auftreten,
wenn die Lautstärke aufgedreht wird,
drehen Sie den Verstärkungsregler im
Gegenuhrzeigersinn.
• Bei Gebrauch mit einer mit RCA ausges-
tatteten Auto-Stereoanlage (Standard-
Ausgang 500 mV) auf die Position NOR-
MAL einstellen. Bei Gebrauch mit einer
mit RCA ausgestatteten Pioneer-Auto-
Stereoanlage mit einem maximalen
Ausgang von 4 V oder mehr den Pegel
dem Auto-Stereoanlagen-Ausgangspegel
anpassen.
• Falls bei Gebrauch der Lautsprecher-
Eingangsbuchsen zu starke Störungen
auftreten, den Verstärkungsregler im
Gegenuhrzeigersinn drehen.
Stromanzeige
Die Stromanzeige leuchtet auf, wenn die
Stromversorgung eingeschaltet wird.
Bassverstärkungs-Pegelregelschalter
Der Bassverstärkungs-Pegelregler kann
den Pegel um die mit dem
Bassverstärkungs-Frequenzregelschalter
gewählte Frequenz zwischen 0, 6 und 12
dB verstärken.
