ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
4
S
P
E
A
K
E
R
O
N
P
U
T
B
R
ID
G
E
D
R
L

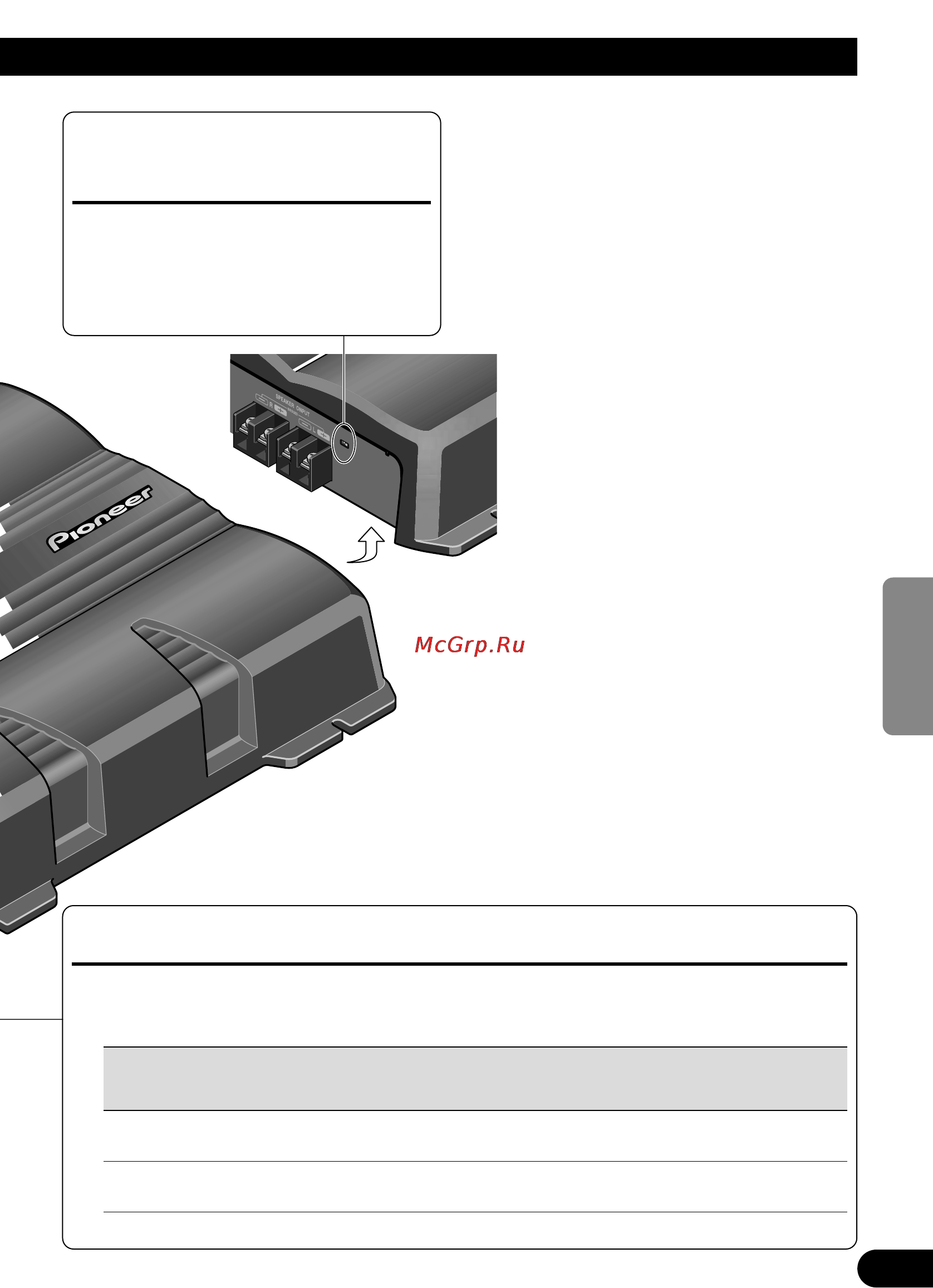

Interrupteur BFC (Commande de
fréquence de battement)
Si l’on entend un battement pendant que
l’on écoute une transmission MW/LW
(PO/GO) avec le stéréo de la voiture,
changer l’interrupteur BFC en utilisant
un petit tournevis standard de pointe.
Sélecteur LPF (Filtre passe-bas)
Positionnez le sélecteur LPF comme indiqué ci-dessous en tenant compte de l’autoradio et
du type du haut-parleur relié au connecteur de sortie.
Sélecteur Gamme des fréquences Type de haut- Remarques
LPF disponibles en sortie parleur
LPF (Droite) Fréquences très graves Haut-parleur Utilisez un haut-parleur
d’extrêmes graves d’extrêmes graves.
OFF (Gauche) Tout le spectre des fréquences Haut-parleur
pleine gamme
