- 3 -

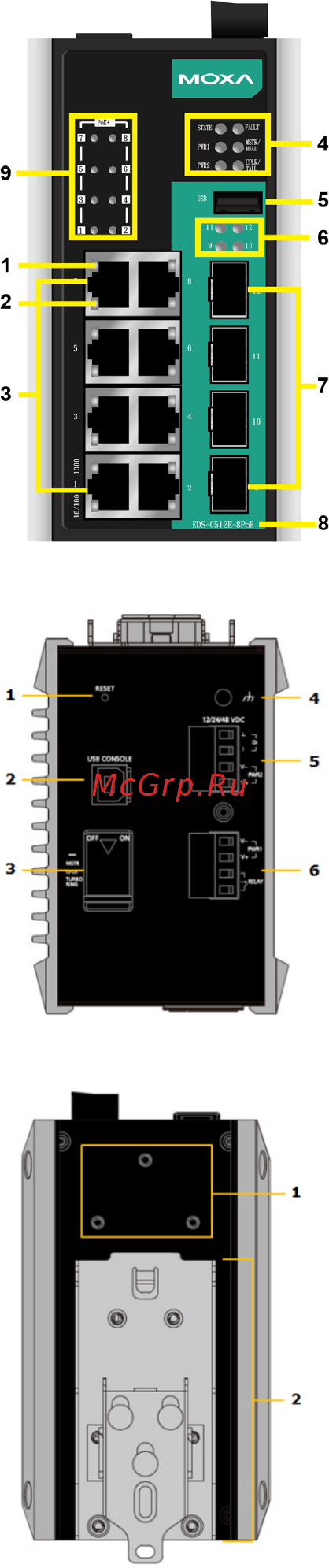

Panel Views of EDS-G512E-8PoE Series
Front Panel
Top Panel
Rear Panel
Front Panel
1.
1000BaseT(X) LED indicator
2.
10/100BaseT(X) LED indicator
3.
10/100/1000BaseT(X) ports
Port 1 to 8
4.
System status LED:
• STATE LED indicator
• PWR1 LED indicator
• PWR2 LED indicator
• FAULT LED indicator
• MSTR/HEAD LED indicator
• CPLR/TAIL LED indicator
5.
USB storage port
6.
SFP port LED indicator
Port 9 to 12
7.
100/1000BaseSFP slots
8.
Model Name
9.
SmartPoE LED indicator of PoE+
ports
Top Panel
1.
Reset button
2.
USB console port
3.
DIP switches for Turbo Ring,
Ring Master, and Ring Coupler
4.
Grounding screw
5.
4-pin terminal block for digital
input and power input 2
6.
4-pin terminal block for relay
output and power input 1
Rear Panel
1.
Screw holes for wall mounting
kit
2.
DIN-rail mounting kit
