WAC-1001: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

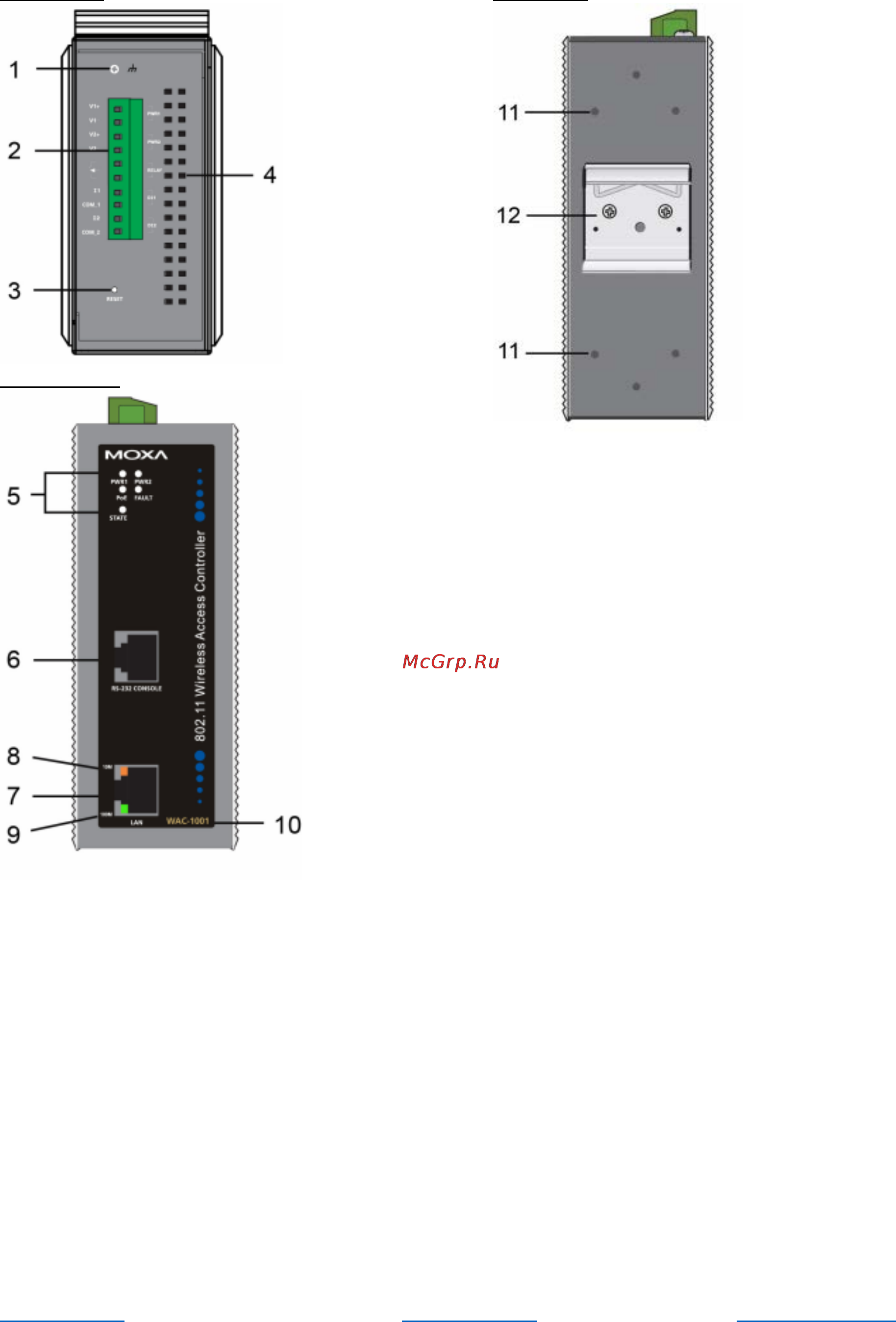

Внешний вид контроллеров серии WAC-1001

Вид сверху

Вид спереди

Вид сзади

1. Винт заземления

2. Терминальный блок для PWR1, PWR2,

реле, DI1 и DI2

3. Кнопка перезагрузки

4. Отверстия для вентиляции

5. Системные светодиодные

индикаторы: PWR1, PWR2, PoE, FAULT

и STATE

6. Консольный порт RS-232

7. Порт 10/100BaseT(X), разъем RJ45

8. Светодиодный индикатор 10M

9. Светодиодный индикатор 100M

10. Название модели

11. Винтовое отверстие для комплекта

настенного монтажа

12. Крепеж на DIN-рейку
