WAC-1001: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru

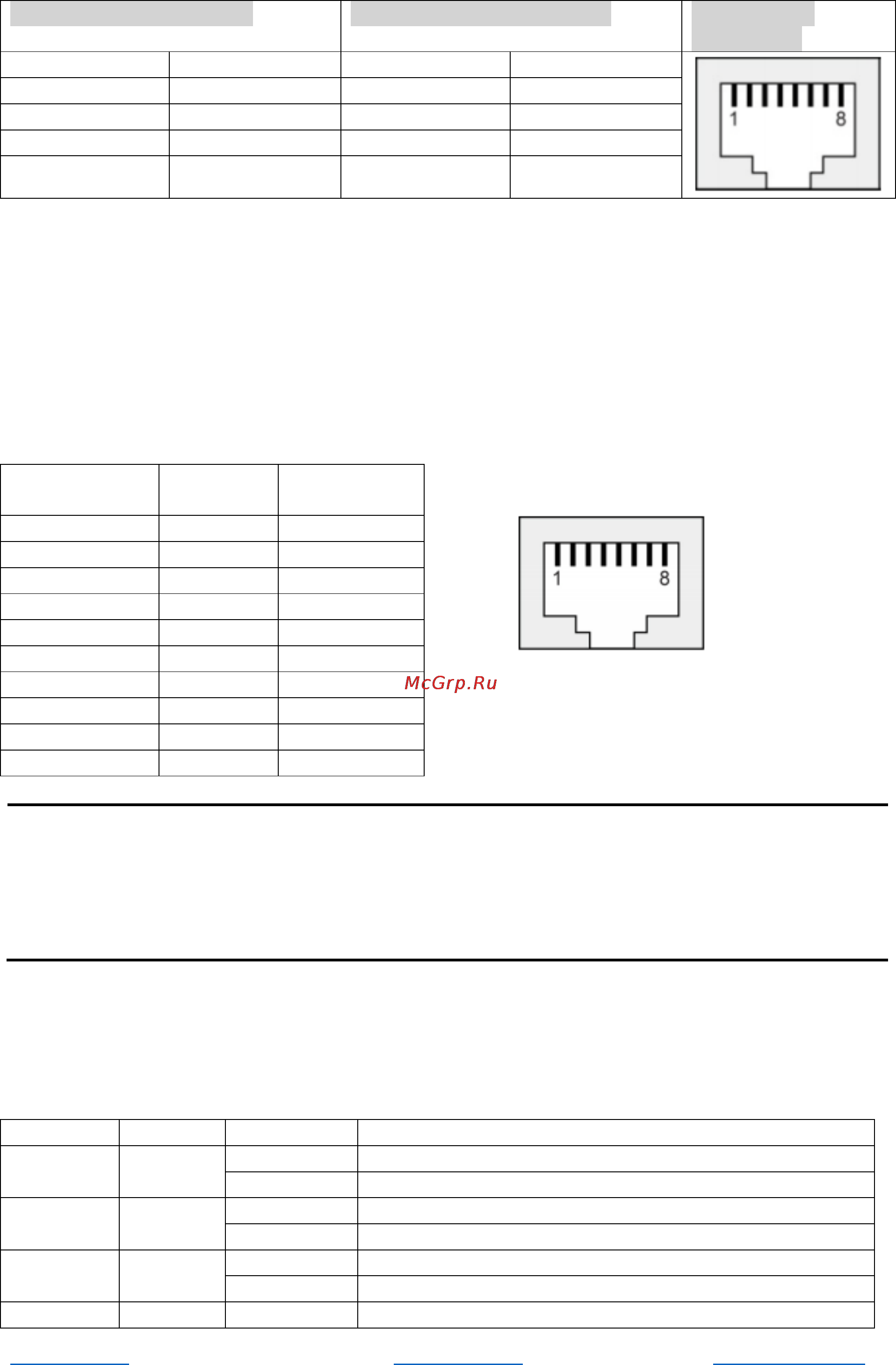

Назначение контактов MDI
Назначение контактов MDI-X
8-контактный
разъем RJ45
Контакт
Назначение
Контакт
Назначение
1
Tx+
1
Rx+
2
Tx-
2
Rx-
3
Rx+
3
Tx+
6
Rx-
6
Tx-
Назначение контактов DB9 “папа» (RS-232)
Контроллер WAC-1001 имеет один консольный порт RS-232 (8-контактный RJ45), расположенный
на передней панели устройства. Используйте кабель RJ45-DB9 или RJ45-DB25 для подключения
консольного порта контроллера к COM-порту компьютера. В дальнейшем Вы сможете
использовать консольную терминальную программу для настройки порта WAC-1001.
Назначение 10-контактного или 8-контактного разъема RJ45
10-контактный
разъем
Описание
1
-
2
DSR
3
RTS
4
GND
5
TxD
6
RxD
7
DCD
8
CTS
9
DTR
10
-
Примечание:
1. Номера контактов разъем DB9, DB25 «папа» и «мама» написаны на самом разъеме.
Однако, как правильно, цифры очень маленькие, и Вам придется использовать лупу.
2. Номера контактов 8-контактного и 10-контактного разъемов RJ45 (и портов), как правило,
не обозначены на разъеме (или порте). Обратитесь к назначению контактов выше, чтобы увидеть,
как пронумерованы контакты в RJ45.
Светодиодные индикаторы
На передней панели контроллера WAC-1001 расположены 7 светодиодных индикаторов,
назначение которых описано в таблице ниже.
Индикатор
Цвет
Статус
Описание
PWR1
Зеленый
Включен
Питание подается на вход 1.
Выключен
Питание не подается на вход 1.
PWR2
Зеленый
Включен
Питание подается на вход 2.
Выключен
Питание не подается на вход 2.
PoE
Желтый
Включен
Питание осуществляется через PoE.
Выключен
Питание не осуществляется через PoE.
FAULT
Красный
Включен
Загрузка; Системная ошибка; реле включено.
