Moxa WAC-1001-T [7/11] Подключение аварийной сигнализации

WAC-1001: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Подключение резервированного питания

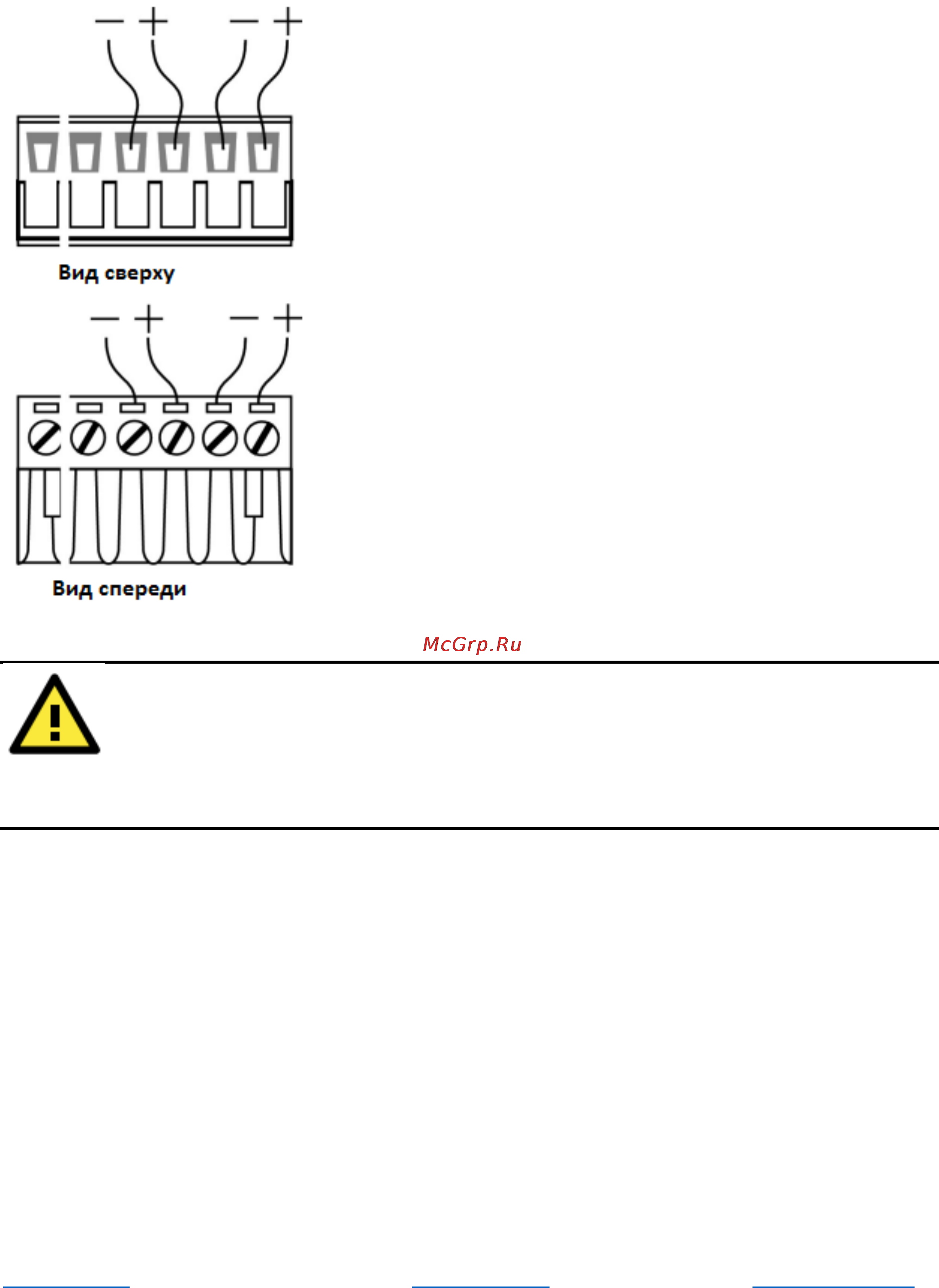

Два верхних контакта и два нижних контакта разъема 4-контактной клеммной колодки на верхней

панели WAC-1001 используются для подключения двух входов постоянного тока. Вид сверху и вид

спереди показаны на рисунках ниже.

ШАГ 1: Подсоедините контакты -/+ источника

питания к клеммам V-/V+.

ШАГ 2: Для закрепления проводов питания

затяните небольшой отверткой винты,

расположенные на клеммах в передней

части терминального блока.

ШАГ 3: Вставьте пластмассовый

терминальный блок в гнездо,

расположенное на верхней панели

контроллера WAC-1001.

ВНИМАНИЕ

Перед подключением входов питания постоянного тока контроллера убедитесь, что источник

постоянного тока стабилен.

Подключение аварийной сигнализации

WAC-1001 имеет один релейный выход, состоящий из двух контактов клеммной колодки и

находящийся на верхней панели устройства. См. в предыдущем разделе, подробные инструкции о

том, как подключить провода к разъему клеммной колодки и как прикрепить разъем клеммной

колодки к клеммной колодке приемника. Эти релейные контакты используются для обозначения

настроенного пользователем события. Два провода, присоединенные к контактам реле,

размыкаются, когда происходит событие. Если событие не происходит, контакты реле остаются

замкнутыми.

Подключение цифровых входов

Контроллер WAC-1001 имеет два цифровых входа – DI1 и DI2. Каждый из входов состоит из двух

контактов 10-контактного разъема клеммной колодки. Обратитесь к разделу “Wiring the
