Настенная установка (опционально)

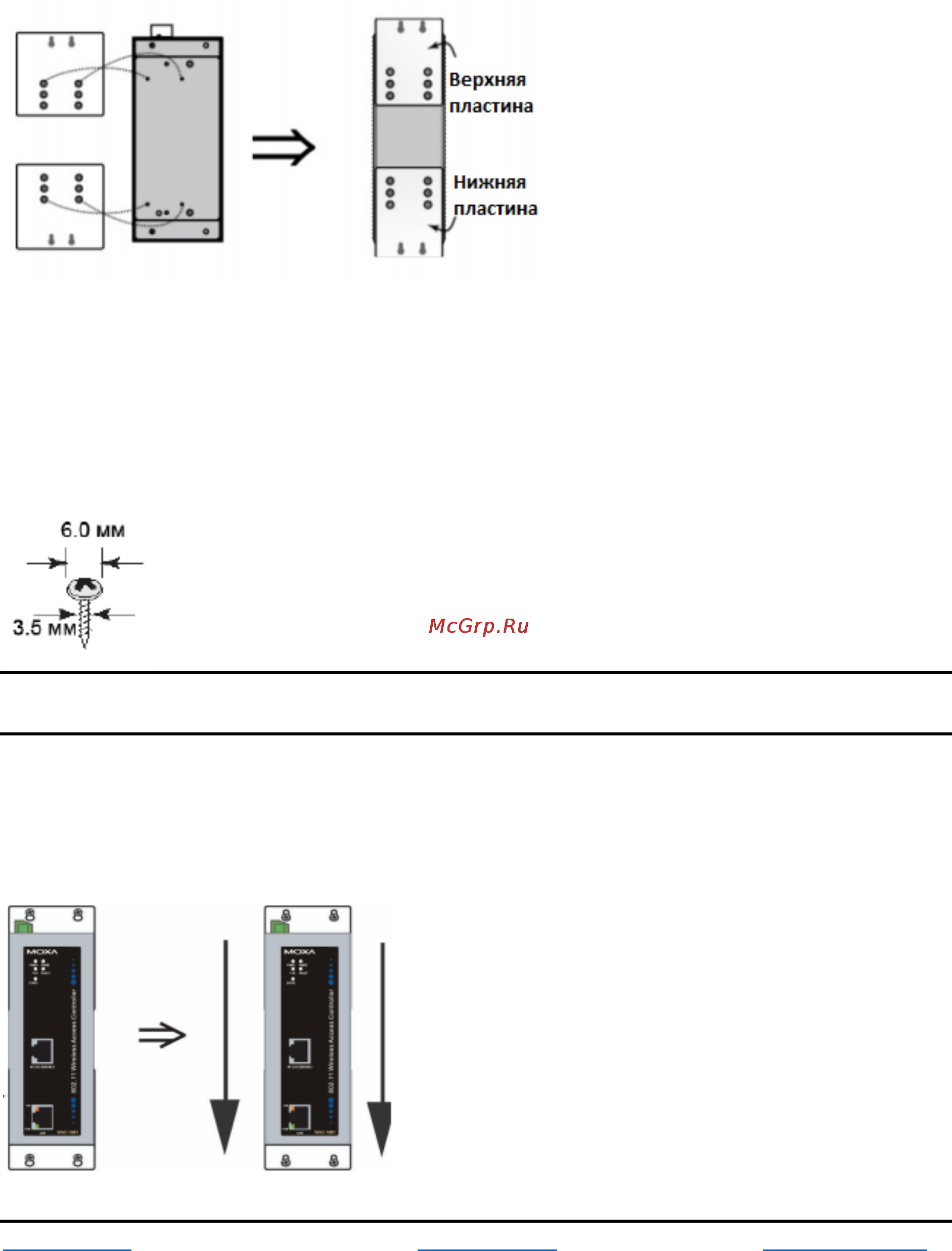

В некоторых приложениях удобно монтировать WAC-1001 на стену, как показано на рисунке ниже.

ШАГ 1:

Снимите с WAC-1001 крепеж для DIN-рейки и подсоедините крепление для панельной установки,

как показано на рисунке.

ШАГ 2:

Монтаж WAC-1001 на стене требует использования 4 винтов. Головки шурупов должны быть не

более 6 мм в диаметре, а стержни – не более 3.5 мм, как показано на рисунке. Не закручивайте

шурупы до конца, оставьте около 2 мм для того, чтобы можно было установить на них крепежное

устройство.

Не вкручивайте винты на всю длину – оставьте около 2 мм для того, чтобы обеспечить

возможность перемещать коммутатор между головками винтов и стеной.

Примечание: Перед ввинчиванием болтов убедитесь, что диаметр головок и стержней болтов

подходят к отверстиям крепежного устройства.

ШАГ 3:

После того, как винты зафиксированы в стене, вставьте 4 головки шурупов в широкую часть пазов

крепежной планки, опустите корпус WAC-1001 вниз, как показано на рисунке. Затяните винты для

большей жесткости крепления.
