WAC-1001: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Redundant Power Inputs” для получения подробных инструкций о том, как подключить провода к

разъему клеммной колодки и как прикрепить разъем клеммной колодки к клеммной колодке

приемника.

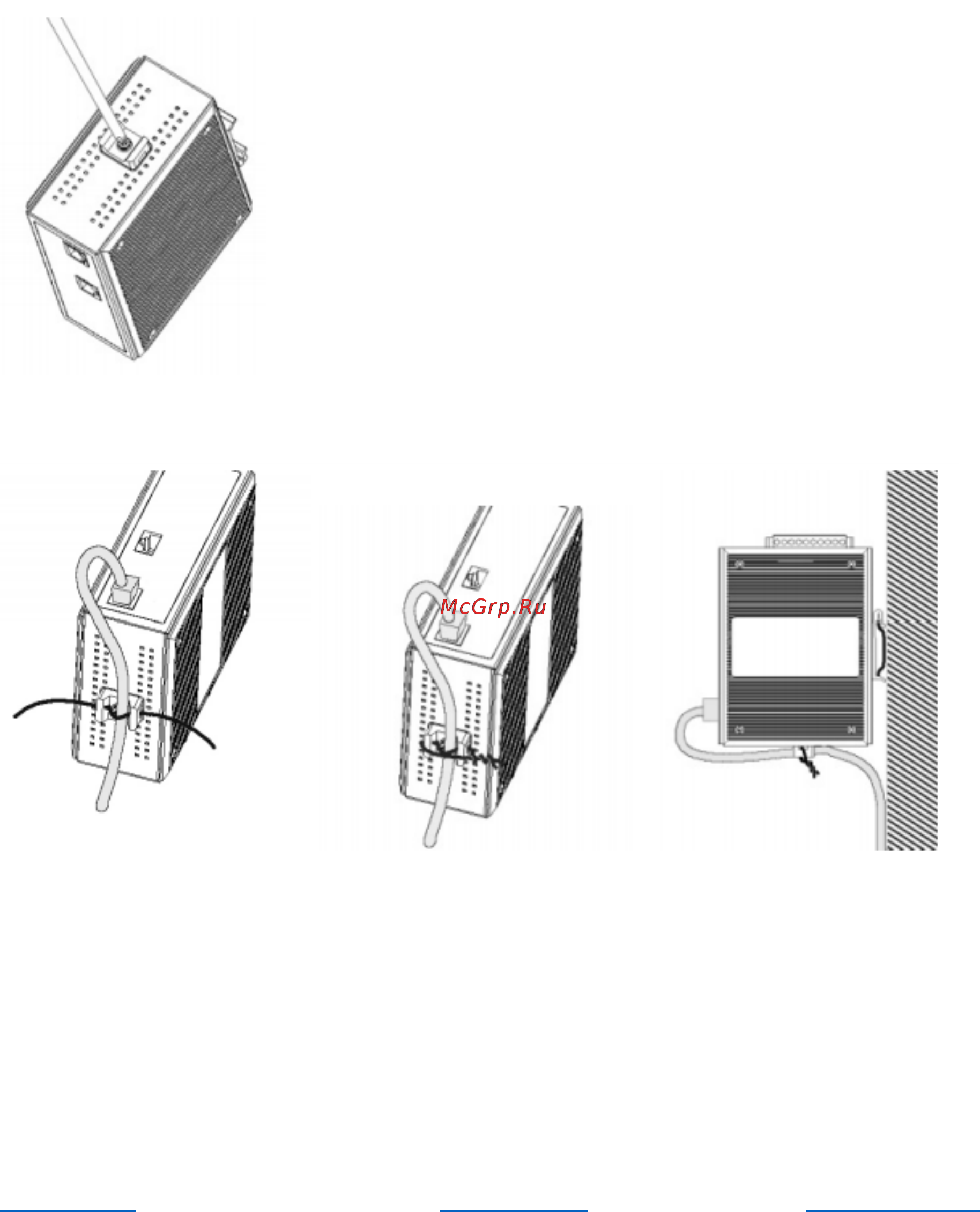

Установка фиксатора проводов (опционально)

Вы можете использовать специальный фиксатор проводов, расположенный в нижней части

устройства, для того, чтобы аккуратно прикрепить кабели и избежать аварий, вызванных

переплетением проводов.

ШАГ 1:

Прикрутите фиксатор к нижней панели контроллера.

ШАГ 2:

После монтажа устройства и подключения кабеля локальной сети, закрепите кабель вдоль

устройства и стены.

Назначение контактов

Подключение Ethernet-портов 10/100BaseT(X)

Порты 10/100BaseT(X), расположенные на передней панели WAC-1001, используются для

подключения Ethernet-устройств. Ниже представлена схема назначения контактов для портов MDI

(подключение устройств пользователя) и MDI-X (подключение коммутаторов/концентраторов).
