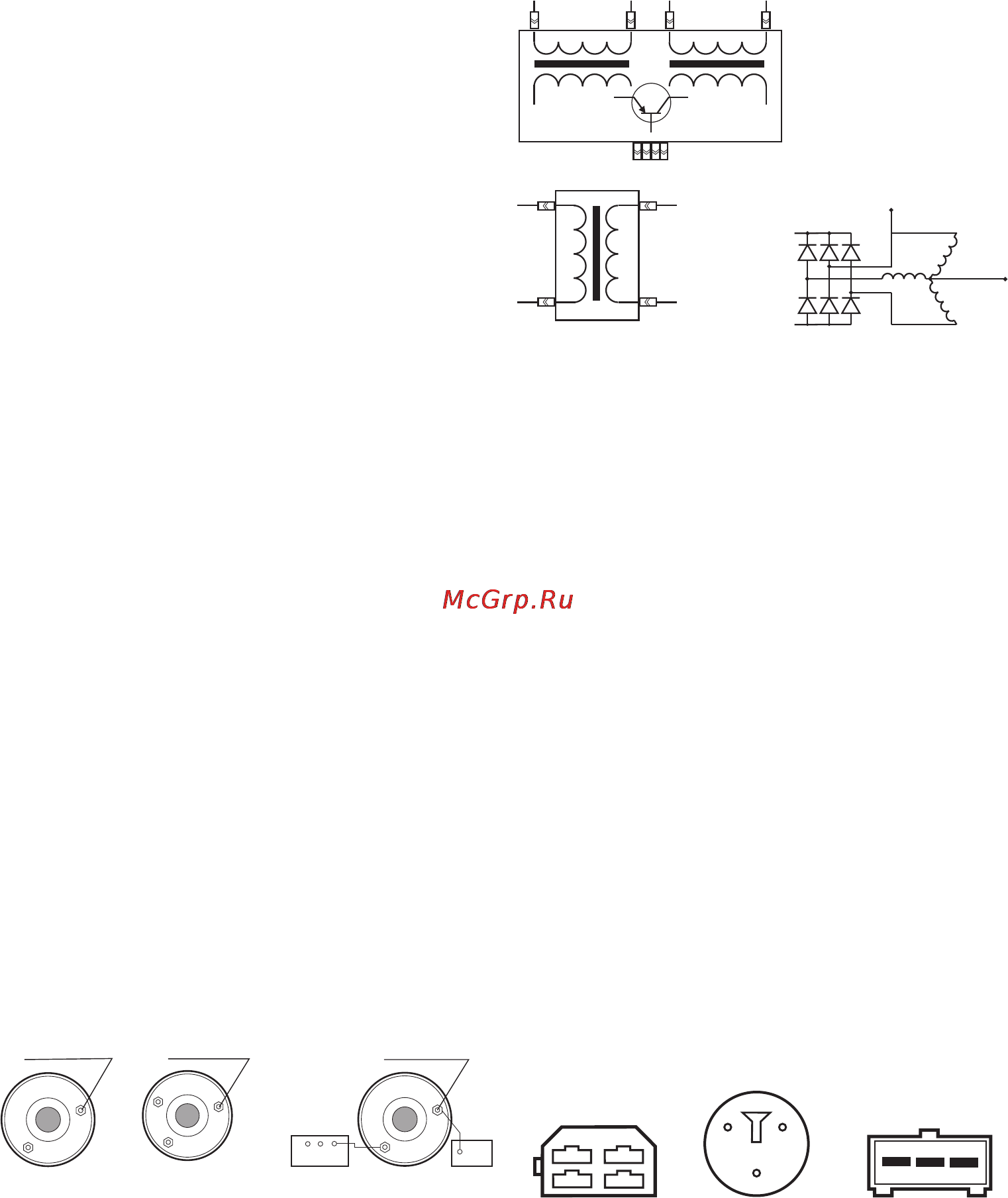

ПОДКЛЮЧЕНИЕ К ДАТЧИКАМ если невозможно подключение по протоколу ОБО II в автомобилях оснащенных различными типами двигателей На автомобили оснащенные карбюраторным инжекторным или дизельным двигателем для которых невозможно подключение по стандартному диагностическому протоколу подключение производится непосредственно к датчикам подключение к коммутируемому форсунки рис 2 19 проводу Высоковольтные провода Модуль зажигания Рис 2 13 питание ДТП и управляющие провода с ЭБУ ШЛЕЙФ с двумя разъемами подсоедините ключом в соответствии с обозначением к коннектору диагностической колодки рис 2 1 Шлейф подключается в гаездо с 10 штырям и ПЕРЕХОДНИК шлейф с разъемом и тремя контактами необходимо подключить ключом в соответствии с обозначением к коннектору диагностической колодки рис 2 1 Переходник подключаетсявтездос 6 штырями КОНТАКТ С ЧЕРНЫМ КЕМБРИКОМ подсоедините к корпусу автомобиля КОНТАКТ С КРАСНЫМ КЕМБРИКОМ подключите к цепи 12 В защищенной предохран ителе м КОНТАКТ С БЕЛЫМ КЕМБРИКОМ не используется провод необходимо изолировать ЖЕЛТЫЙ ПРОВОД порядок подключения для различных типовдвигателя Карбюраторный двигатель желтый провод выведите под капот и подключите к выводу катушки зажигания соединенному с прерывателем для контактной системы зажигания Рис 2 12 коммутатором для бесконтактной системы зажигания Рис 2 12 Б114 Б117 ВАЗ Таврия БН5В ГАЗ 31029 оборудованного М 2141 дополнительным резистором длинный Рис 2 12 Инжекторный двигатель желтый провод выведите под капот и подключите к управляющему проводу модуля зажигания рис 2 13 или коммутируемому проводу катушки зажигания рис 2 14 Также возможно выпрямителя Рис 2 15 Дизельный двигатель с генератором имеющим W выход желтый провод выведите под капот и подключите к клемме W Рис 2 15 Дизельный двигатель с генератором не имеющим W выхода желтый провод выведите под капот и подключите на один из выводов обмоток статора до выпрямительных диодов Рис 2 15 Дизельный двигатель с электронной форсункойжелтый провод выведите под капот и подключите к коммутируемому проводу форсунки рис 2 19 При подключении к форсунке возможно исчезновение индикации оборотов при торможении двигателем т к некоторые двигатели отключают подачу топлива в этот момент ЗЕЛЕНЫЙ ПРОВОД подключите к датчику ABS автоматической антиблокировочной системы или кдатчикускорости Выведитепрвод под капот и подключите к выводу 1 датчика скорости рис 2 16 или к выводу А рис 2 17 рис 2 18 КОЛОДКА ДАТЧИКА СКОРОСТИ ПАПА вид со стороны контактов Рис 2 16 Рис 2 17 Рис 2 18 На проводе идущем от контакта датчика скорости зачистите 5 мм Подключите методом скрутки зеленый провод от компьютера к зачищенному проводу датчика скорости Место соединения заизолируйте
