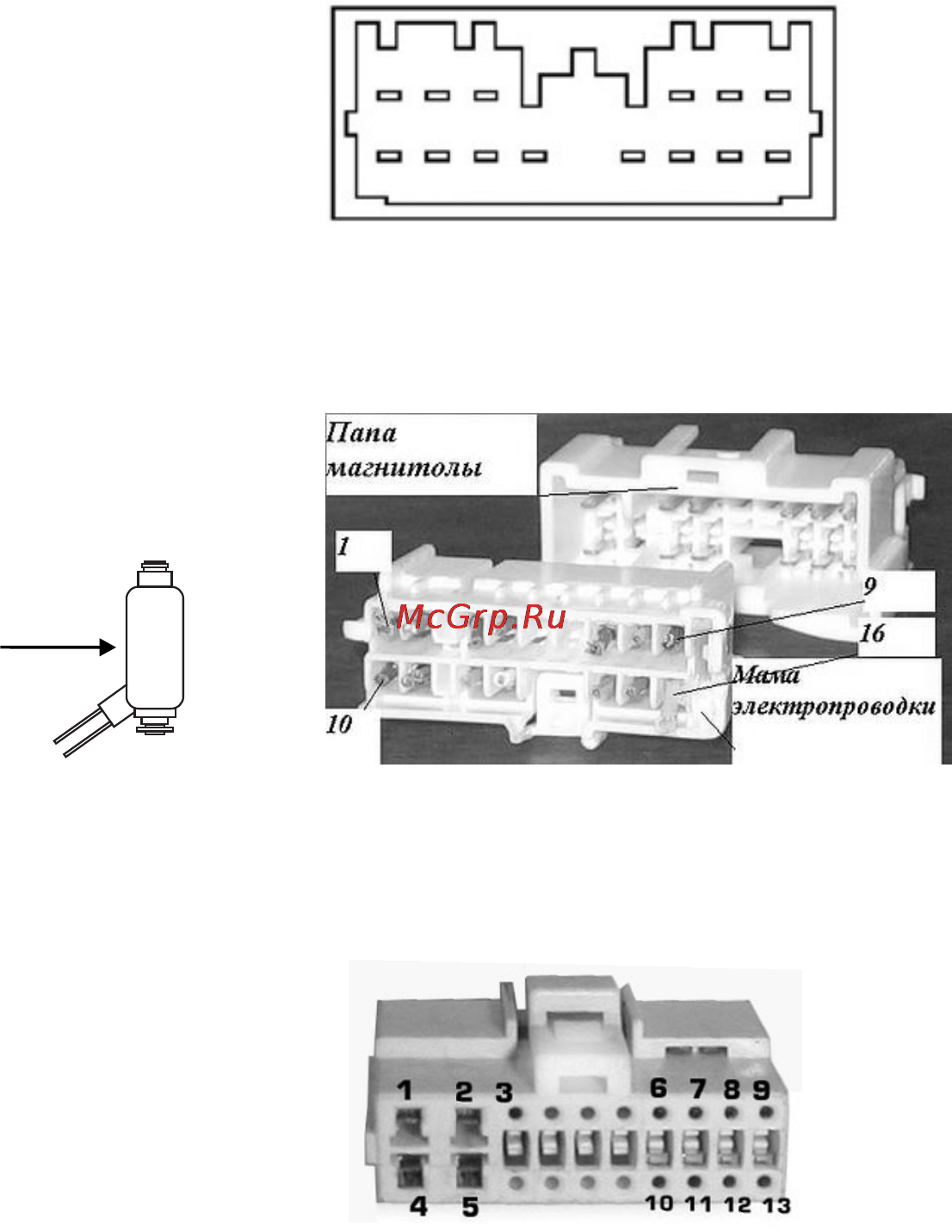

РАСПОЛОЖЕНИЕ ДАТЧ ИКА СКОРОСТИ ПОДКЛЮЧЕНИЕ СИНЕГО РОЗОВОГО ПРОВОДОВ и ТЕРМОДАТЧИКА ВАЗ 2108 2115 датчикскорости расположен в в коробке передач со стороны левого крыла около стенки разделяющей моторный отсек и салон ВАЗ Классика в коробке передач под днищем около выхода карданного вала со стороны водителя ЕАЗ рядом с отверстием для прокладки кабеля около рулевой колонки см рис 2 9 ГАЗЕЛЬ надпедалью газа зеленый провод УАЗ Патриот провод датчика скорости проходит в центральной консоли около рычага переключения передач черно белый провод Подключение синего провода СИНИЙ ПРОВОД подключите к любому проводу где напряжение появляется после включения зажигания например центральный провод прикуривателя или провод включения магнитолы или подключается к контакту 15 замка зажигания Варианты подключения синего провода Расположение датчика скорости в других автомобилях уточните в документации к автомобилю или на станции технического обслуживания ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях MITSUBISHI Если на автомобиле не установлен датчик скорости то можно приобрести по месту продажи автозапчастей на авторынках и т д проходной датчик скорости уточните на станции технического обслуживания какой датчик подходит вам по посадочному месту например ТУ 4228 001 00225331 95 или аналогичный имеющий 6 имп метр Рис 2 10 Установите датчик в штатное место для датчика скорости Датчик скорости накручивается на коробку передач вместо тросика так чтобы четырехгранник вошел в зацепление с выходом скорости На винт накручивается тросик спидометра Контакты и колодки датчика скорости необходимо подключить к бортовой проводке Контакт 10 красный провод зажигание ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях HYUNDAI вид со стороны проводов ОРАНЖЕВЫЙ ПРОВОД выведите под капот и подключите форсунка к коммутируемому проводу форсунки рис 2 19 Рис 2 19 Контакт 10 красный провод зажигание только для инжекторного бензинового двигателя или дизельного двигателя с электронной форсункой ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях KIA вид со стороны проводов СИНИЙ ПРОВОД РОЗОВЫЙ ПРОВОД и ТЕРМОДАТЧИК подключите согласно инструкции в пункте Подключение синего розового проводов и термодатчика 23 После того как все провода в автомобиле будут подключены ШЛЕЙФ с двумя разъемами подсоедините к бортовому компьютеру ключом всоответствии с обозначением 5 673 9 ю и 1г 13 Контакт I черный с желтой полосой провод зажигание 11
