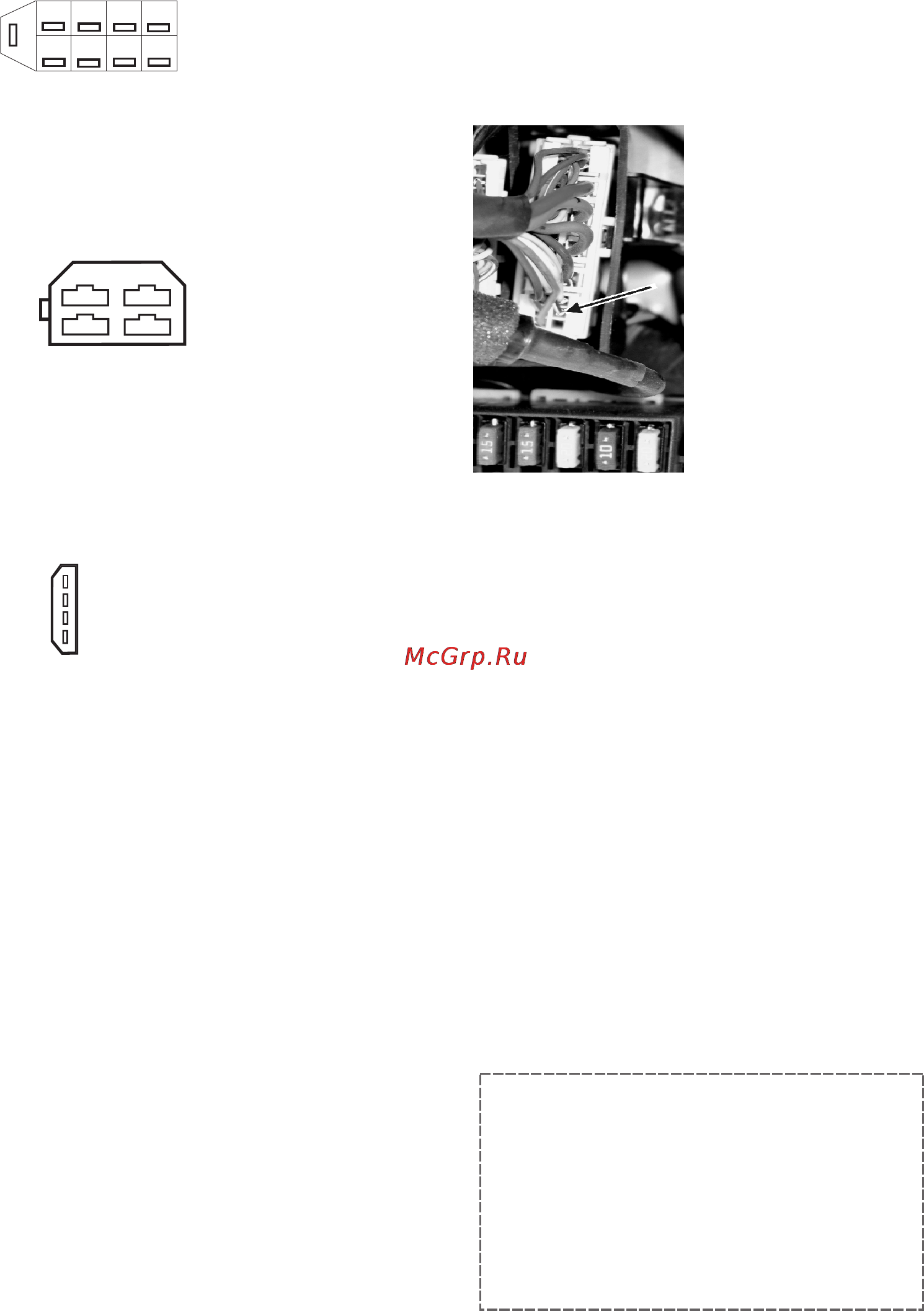

Калина в разъеме комбинации розовый провод контакт 27 РАЗЪЕМ МК в автомобилях ВАЗ 2109 2115 2 зажигание 3 напряжение АКБ приборов Нива Шевроле в красном разъеме комбина ции приборов розовый провод контакт 10 ЕАЗ 3110 31105 3102 Газель Соболь в белом разъеме ХР 1 комбинации приборов контакт 5 В автомобилях ВАЗ 2109 2115 в европанели в глубине отсека под бортовой компьютер находится 9 контактный разъем маршрутного компьютера М К рис 2 23 В автомобилях Daewoo Lanos Chevrolet Lanos разъем находится у левой ноги водителя рядом с блоком предохранителей Контакт 19 провод черный с белой полосой датчик бака Рис 2 26 4 КОНТАКТНАЯ КОЛОДКА 4КК МАМА в автомобилях 2109 2115 1 земля 2 габариты 3 зажигание 4 12 В Рис 2 24 В автомобилях ВАЗ 2109 2115 в 83 высокой панели приборов есть 4 клеммная колодка под бортовой компьютер 4КК Рис 2 24 Она находится внутри консоли в районе гнезда автомагнитолы Рис 2 26 Информацию о расположении провода датчика уровня топлива в панели приборов других автомобилей уточните в документации к автомобилю Также возможно подключение провода непосредственно к датчику уровня топлива Датчик уровня топлива обычно расположен под задним сидением или в заднем крыле автомобиля После подключения к датчику уровня топлива необходимо произвести калибровку бака ЧАСОВОЙ РАЗЪЕМ ЧР МАМА в автомобилях 2110 2112 1 земля 2 габариты 3 зажигание 4 12В Рис 2 25 В автомобилях ВАЗ 2110 2112 можно провода подключить к часовому разъему Рис 2 25 Подключение розового провода Подключение термодатчика РОЗОВЫЙ ПРОВОД протяните к баку и подключите к проводу идущему от вывода датчика уровня топлива Датчик уровня топлива в большинстве автомобилей находится под задним сидением или в заднем крыле либо можно найти этот провод в комбинации приборов ТЕРМОДАТЧИК двойной провод с капсулой термодатчика на конце крепится с внешней стороны автомобиля в месте хорошо обдуваемом воздухом например под передним бампером Подключение датчика уровня топлива в панели приборов ВАЗ 210741 инжекторные в 8 контактном разъеме XI комбинации приборов провод розовый с красной полосой Внимание Автомобильный бортовой компьютер является сложным электронным прибором поэтому при проведении ремонтных работ связанныхсо сваркой работ связанных с отключением аккумулятора необходимо отключать провод питания прибора Следите за состоянием аккумулятора автомобиля При значительном разряде батареи менее 6 В может произойти сброс установленныхзначений ВАЗ 9 10 15 семейств в штатном разъеме для бортового компьютера контакт В в некоторых автомобилях до 2001 г выпуска провод датчика бака может отсутствовать или в 9 контактном разъеме контакт 9 Приора в разъеме комбинации приборов розовый провод контакт 27 12
