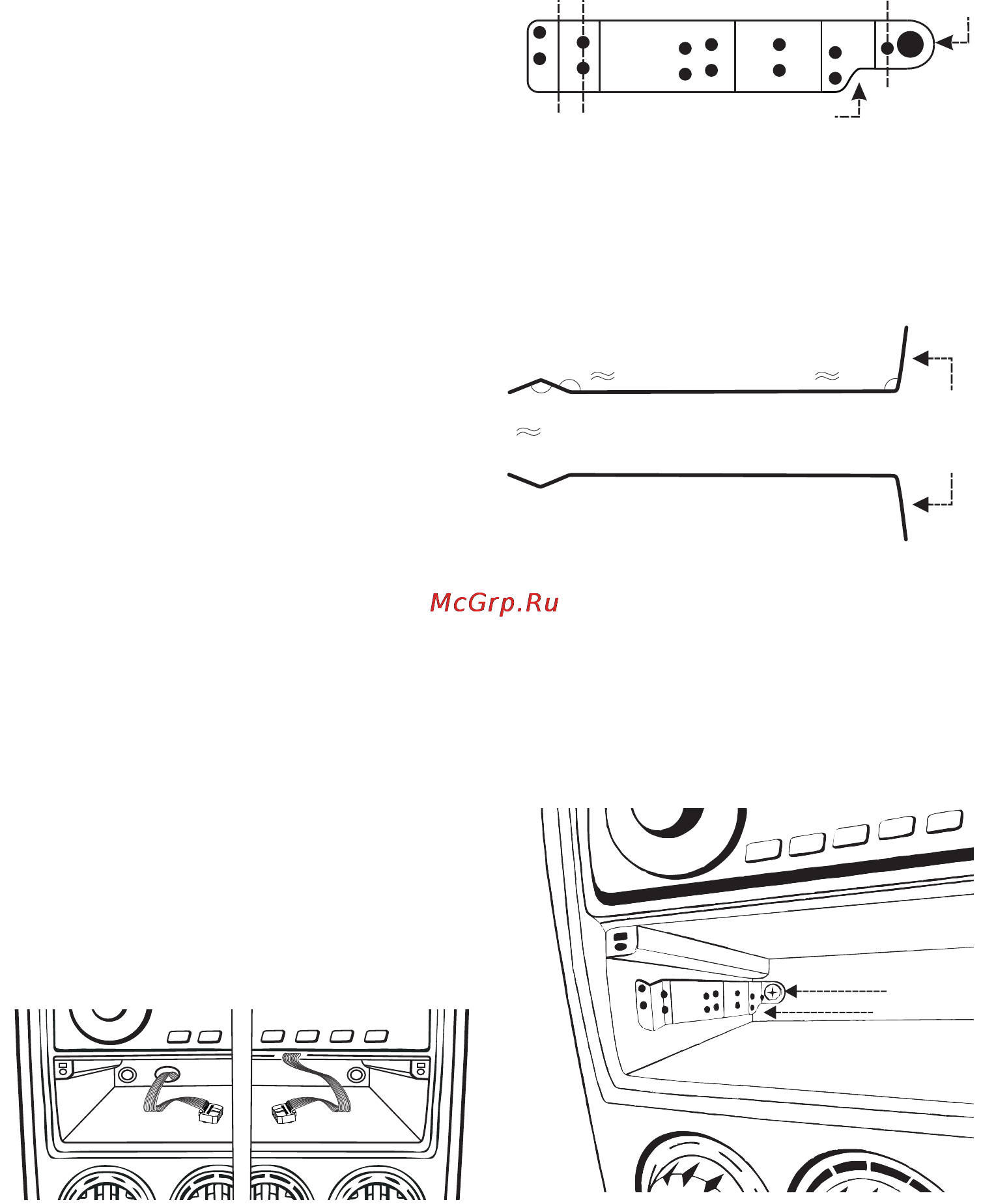

3 Бортовой компьютер устанавливается на двух кронштейнах Кронштейн внешний вид которого приведен на рис 3 3 представляет собой металлическую ластину КРОНШТЕЙН III УСТАНОВКА ПРИБОРА Проложите шлейф и провода обеспечив их надежную изоляцию от корпуса автомобиля Располагайте провода возможно дальше от высоковольтных проводов и сильно нагревающихся узлов автомобиля линия сгиба После того как все провода будут подключены подсоедините шлейф рис 2 1 Внимание На разъемах шлейфа есть ключ выступ необходимо подключить один из разъемов шлейфа ключом в соответствии с обозначением к коннектору диагностической колодки другой разъем шлейфа подключить к бортовому компьютеру линия крепежное сгиба отверстие линия i сгиба А вырез i Рис 3 3 Согните пластины по линиям сгиба рис 3 3 как показано на рисунке 3 4 Учитывайте что кронштейны будут устанавливаться один с правой другой с левой стороны сгибайте их в противоположные стороны зеркально Проверьте работоспособность прибора После проверки отсоедините шлейф КРОНШТЕЙНЫ ВИД СБОКУ Установите бортовой компьютер в автомобиль угол сгиба В АЗ 2110 с европанелью 1 Вытащите перчаточный яшик 2 Выведите шлейф через отверстие перчаточного ящика 3 Подсоедините шлейф к компьютеру 4 Установите бортовой компьютер в отсек перчаточного ящика угол сгиба М0 угол сгиба _____________ XwoJ крепежное отверстие крепежное отверстие Рис 3 4 LADA PRIORA 4 В глубине отсека находятся крепежные винты выкрутите их Бортовой компьютер устанавливается в отсек на передней консоли расположенный под отсеком для магнитолы 5 Вставьте винты в крепежные отверстия кронштейнов прикрутите штатными винтами кронштейны установив их вдоль боковых стенок отсека так чтобы стороны с фигурными вырезами были направлены вниз См рис 3 5 1 Снимите крышку отсека с надписью Open освободите отсек 2 Проложите и выведите в отсек шлейф для подключения бортового компьютера это можно сделать двумя способами Вариант 1 Просверлите отверстие на задней стенке ящика по размеру разъема на шлейфе выведите шлейф через отверстие см рис 3 1 Вариант 2 Вытащите магнитолу проложите шлейф от компьютера через отделение для магнитолы и выведите на необходимую длину При установке компьютера аккуратно подогните шлейф внутрь отсека см рис 3 2 ВАРИАНТЫ ПРОКЛАДКИ ШЛЕЙФА УСТАНОВКА КРОНШТЕЙНА Рис 3 5 13
